企业新闻 | 为新能源发展护航 ▏优利德为光伏电站设施运行维护提供一站式解决方案

by:admin
分享到:


      随着双控双碳政策的加速推进,光伏产业进入高速发展期,成为能源绿色转型、低碳转型的一个重要的主力能源。同时,国家发展改革委、国家能源局明确表示,要实现到2030年风电、太阳能发电总装机容量达到12亿千瓦以上的目标。这意味着,光伏电站的建设规模越来越大,光伏电站的运行挑战日益突出。


      经优利德多方调研,结合分析光伏发电站运行情况,形成了一套光伏电站设施运行维护解决方案,高效解决电站运维人员的难点和痛点,助力光伏电站提质增效。

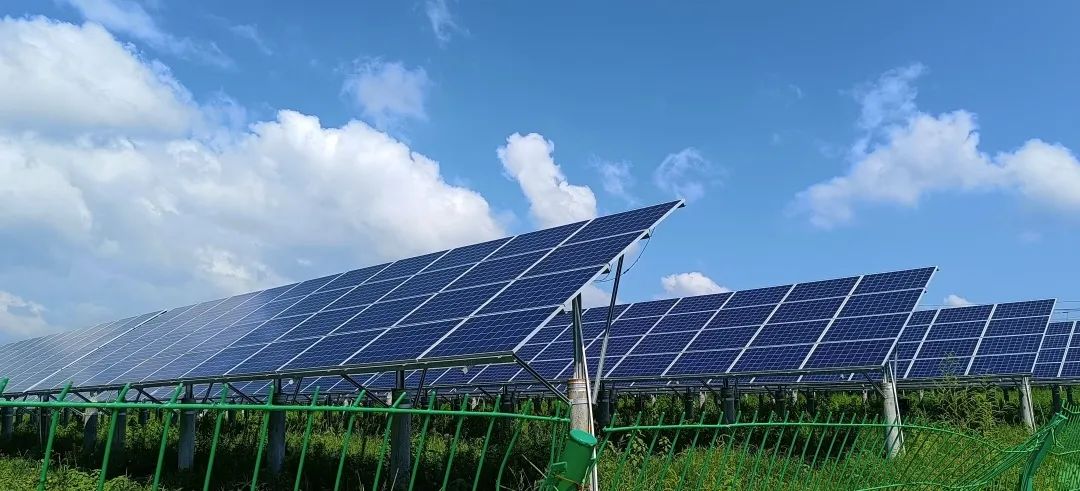

(图为石家庄源腾科技有限公司光伏电站现场)


      近日,优利德应用工程师带着光伏电站设施运行维护解决方案走入石家庄源腾科技有限公司,并根据该公司实际设备运行情况,为其现场实地演示仪器仪表使用方法,展示数据可视化、维护简单化、工作轻量化的方案特点。



 红外热成像仪应用


产品型号


UTi384H手动调焦红外热成像仪


应用广泛


广泛应用于检测光伏方阵、电气连接点有无温度异常,通过观察温度变化排除故障异常点。


方案背景1


▷▷▷ 光伏面板组件检测

光伏组件热斑效应是指在一定条件下,处于发电状态的光伏组件串联支路中被遮挡或有缺陷的区域被当做负载,消耗其他区域所产生的能量,导致局部过热,这种现象称为光伏组件的“热斑效应”。热斑效应在一定程度上会降低了组件的输出功率,若发热温度超过一定的极限便会导致光伏组件局部烧毁形成暗斑、焊点熔化、封装材料老化等永久损坏,是影响光伏组件输出功率和使用寿命的的重要因素,甚至可能导致安全隐患。


解决方案

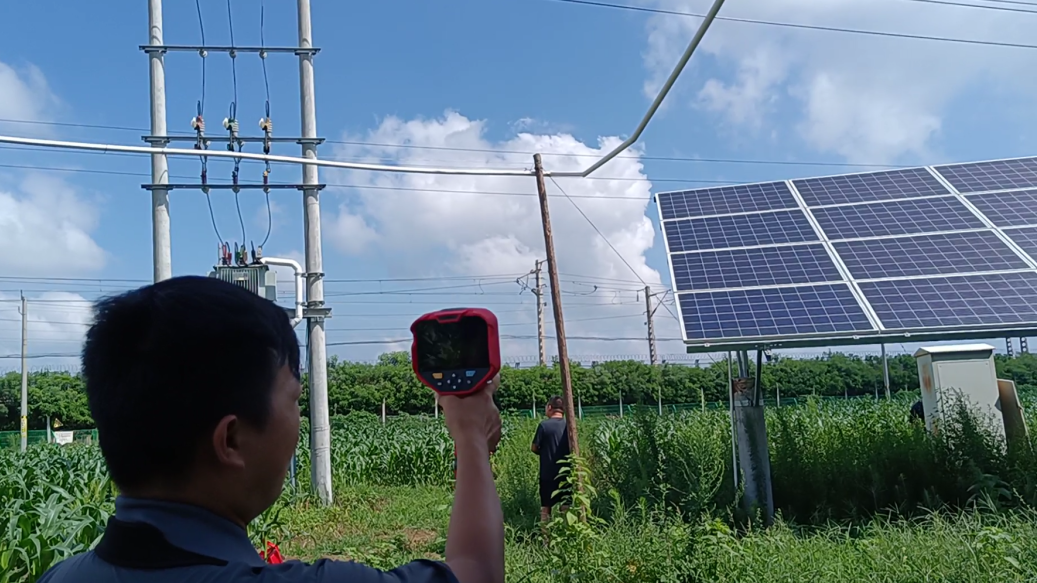

通过UTi384H手动调焦红外热成像仪进行测量,可简单 、直观测量光伏面板的温度变化情况,帮助巡检人员精准判断光伏板是否存在热斑问题,有效防止热斑效应及时发现进行维修,大幅提升光伏面板的使用寿命及光伏发电的效率。




方案背景2


▷▷▷ 汇流箱检测

汇流箱中有断路器、熔断器、防雷器等组件,组件在运行中因有电流而发热,而电流的大小所产生的热量不一,通过这种温度差异可帮助快速预判元器件的工作状态以及可能会产生的故障隐患及时进行维护检修。


解决方案

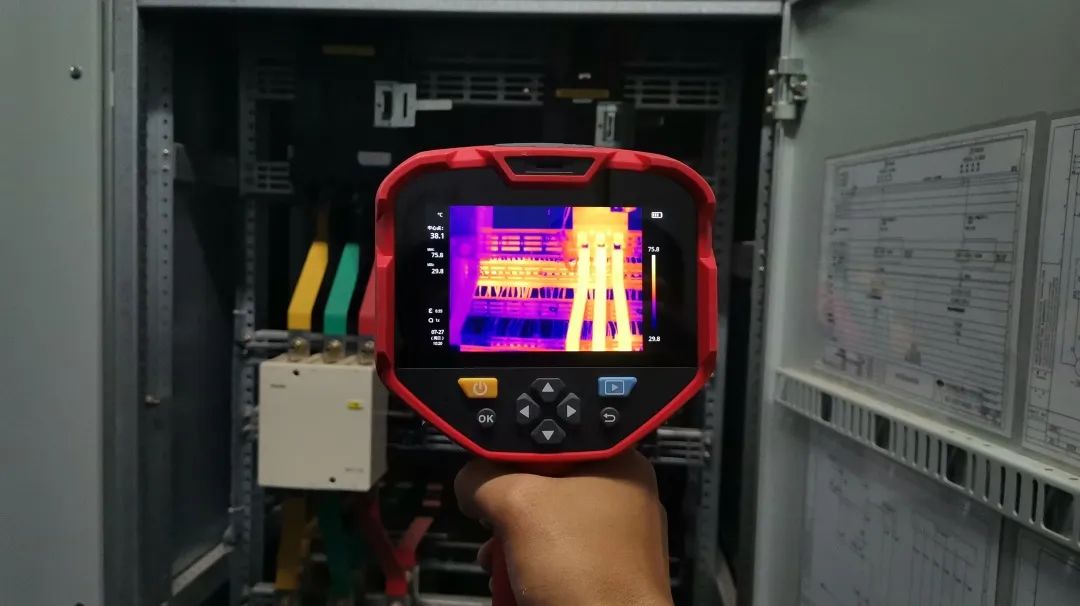

通过UTi384H手动调焦红外热成像仪进行测量,汇流箱中各支路的电流的大小而产生的热量差异能直观地在红外热像中体现出来,红外热像仪能够正确引导发现接头松动或接触不良、不平衡负荷、过载、过热等隐患,对电气或设备的运转情况进行准确判断。




检测利器

UTi384H手动调焦红外热成像仪

UTi384H手动调焦红外热成像仪是表面温度测量和实时热图像相结合的红外热成像仪,红外像素384x288更容易发现出异常温度点,测温范围为-30℃~650℃,可应对更多测量需求,具备中心点测温/高低温自动追踪/分析对象测温功能,便于快速发现异常或定位需观测的检测点,同时配备手机PC软件,便于查看分析并输出报告。



地桩式钳形接地电阻测试仪应用


产品型号


UT278系列地桩式钳形接地电阻测试仪


应用广泛


广泛应用于检查接地网、光伏方阵、电气柜、变压器及输电杆塔的接地是否良好,是否等电位连接等场景。


方案背景


      随着时间的推移,由于土壤的腐蚀性,加之含水量、盐量较高和高温的影响,接地棒的导电性及其连接会受到影响,因此接地棒的腐蚀,接地电阻随之增加。作为正常预防性维护计划的一部分,所有接地体和接地连接应该每年检查一次或多次以上,检查过程中一旦发现接地电阻值增大20%以上,技术人员应该马上查明原因,并采取更换地桩或增加地桩的方式来降低接地电阻值,从而使设备更好地接地。通常接地电阻阻值要求:


      ● 光伏方阵场地内应设置接地网,接地网除应采用人工接地极外,还应充分利用支架基础的金属构件。光伏方阵接地应连续、可靠,接地电阻应小于4Ω 光伏发电站防雷技术要求;

       ● 光伏方阵接地装置的冲击接地电阻不宜大于10Ω;


解决方案

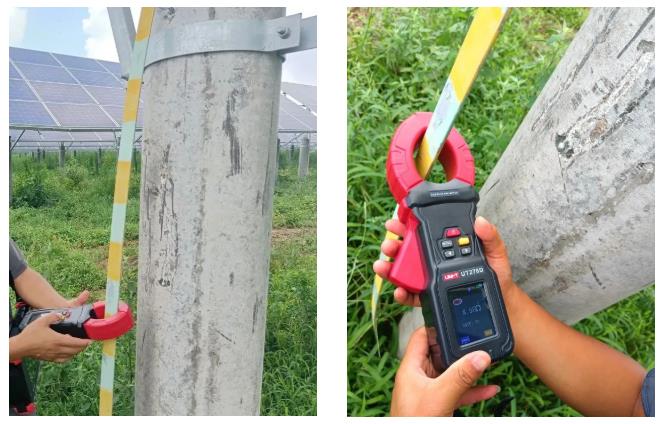

通过使用UT278系列地桩式钳形接地电阻测试仪定期进行巡检排查故障,对故障点及时检修,可有效减少因为接地问题而导致的电气安全事故。




检测利器

UT278系列地桩式钳形接地电阻测试仪

UT278系列地桩式钳形接地电阻测试仪采用2. 4.寸彩屏设计、具有钳形电阻,三四线电阻,交流电压,电流测量功能、同时还具有数据存储、数据查阅、报警、自动关机等功能。量程宽广,分辨率高,操作便捷,携带方便, 准确、可靠、性能稳定,广泛用于测量各种电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等接地电阻。



 万用表、叉型电流表测试应用


产品型号


UT196光伏万用表

UT256 60A交直流叉型表


应用广泛


是通讯、制造、石油、国防、电力、电工、光伏机站、电路电力设备的检测、维护和维修的专业测量工具,更多地解决工厂自动化、配电和机电等设备测量需求。


方案背景


光伏逆变器作为光伏发电的重要组成部分,主要的作用是将光伏组件发出的直流电转变成交流电。逆变器不仅具有直交流变换功能,还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。


解决方案


光伏面板发电后从直流转交流,每组面板发电电压及电流是否正常,光伏发电电压高达1500V,普通的万用表1000V满足不了测试需求。

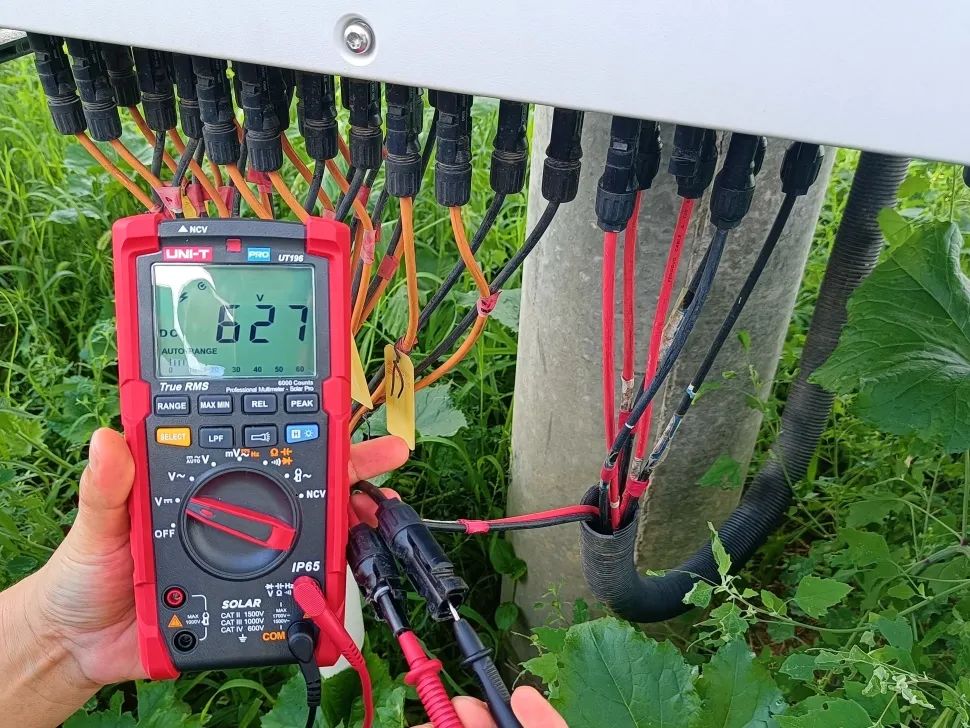

通过UT196光伏万用表可测直流电压高达1700V,交流高达1500V电压测量,判断发电输出电压是否正常。



检测利器

UT196光伏万用表

UT196光伏万用表是高可靠性真有效值测量仪表,1700V直流电压测量,适用于光伏阵列系统电压的测量;1500V交流电压测量,适用于矿用等大型电机电压测量。产品可选配柔性电流钳扩展电流测量范围至3000A,具交流电压及频率、交流电流及频率同屏显示、NCV非接触验电、背光及手电筒等功能,防水防尘等级达IP65。

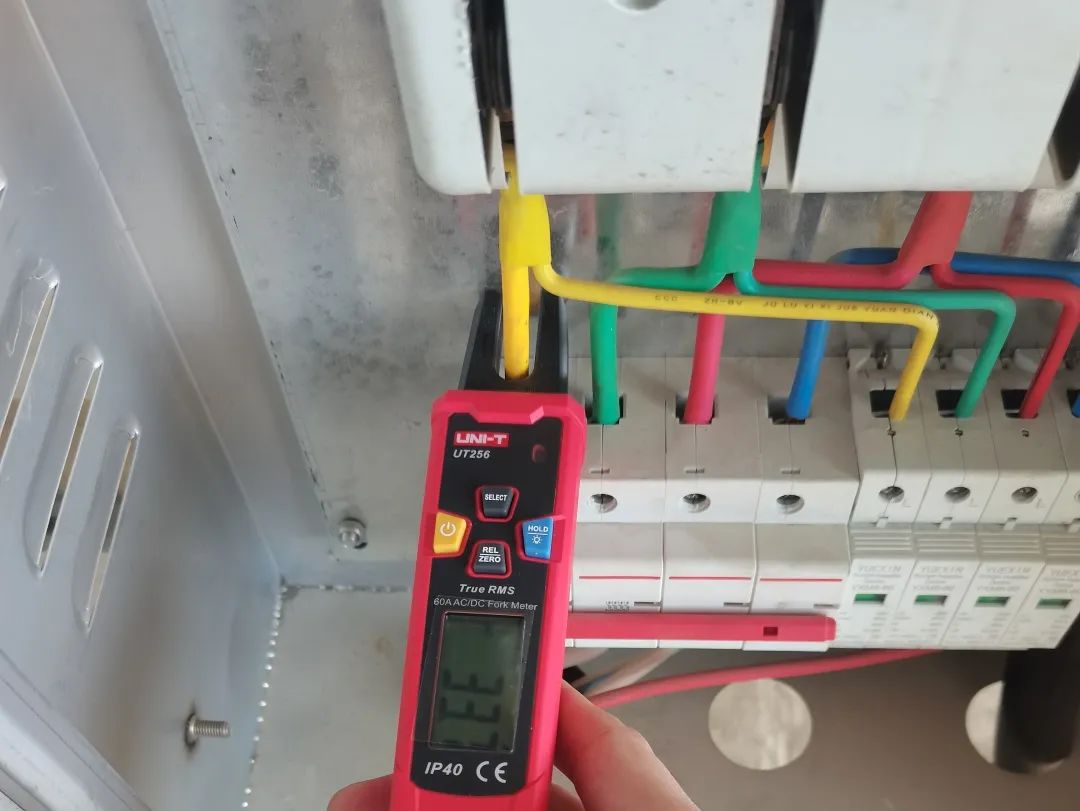

通过UT256 60A交直流叉型表可快速测量每组光伏面板的电流,判断每组输出电流是否正常。



检测利器

UT256 60A交直流叉型表

UT256 60A交直流叉型表是一款性能稳定、安全、可靠的专用交直流数字叉型表,常开口的叉型钳头设计使电流的测量更加方便,配备声光报警功能让客户更直观地获取测试结果,且具有背光、REL/ZERO/HOLD功能,方便携带,是用户理想的测量工具。



 钳形电流表测试应用


产品型号


UT208B 1000A交直流钳形电流表


应用广泛


广泛应用于光伏组件、直流配电柜、汇流排、逆变器、变压器等安装调试、运维等。


方案背景


光伏汇流箱在光伏发电系统中是保证光伏组件有序连接和汇流功能的接线装置,通过汇流箱内汇流配套使用从而构成完整的光伏发电系统,实现与市电并网。


解决方案

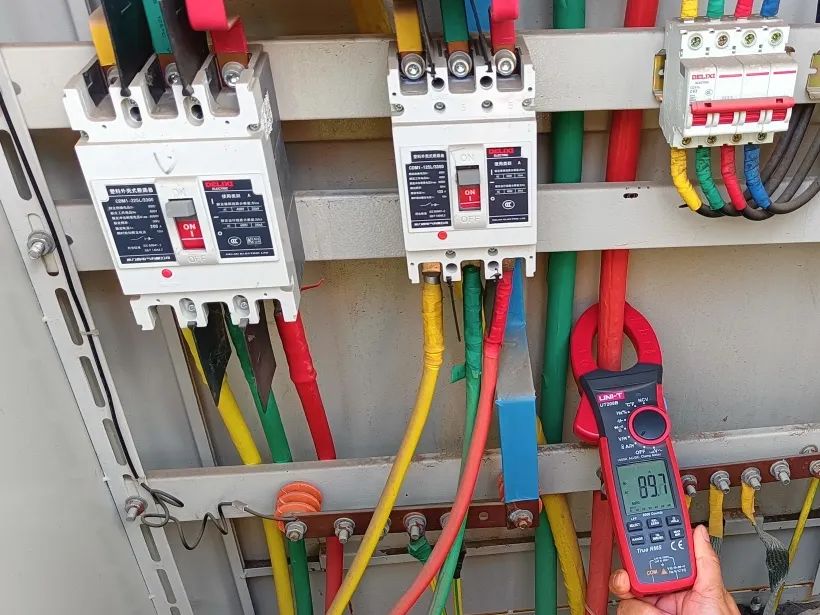

通过UT208B 1000A交直流钳形电流表测量检测各相电流并评估各相工作是否正常;测量汇流箱各相电流大小,评估分析电流各相电流平衡状况。




检测利器

UT208B 1000A交直流钳形电流表

UT208B 1000A交直流钳形电流表,全量程过载保护电路,是性能优越的电子电工专业仪表,可用于测量交直流电压、低通滤波LPF电压,低阻抗Loz 电压、交流电流、直流电流、电阻、二极管、电路通断、电容、频率、占空比、温度、柔性电流探头等测量功能,并具有数据保持、最大/最小值测量、相对值测量、浪涌电流测量、显示模拟条功能、手电筒功能、NCV功能、欠压显示和自动关机功能。


广泛应用于:石油、化工、航空、船舶、铁路、工厂、商场、物业等领域的电力、电气设备维护与检修,是电子电工工程师和技术人员不可少的测试工具。



电池内阻测试仪应用


产品型号


UT3550手持电池内阻测试仪


应用广泛


广泛应用于电池的内阻测试。


方案背景


蓄电池寿命莫名缩短,经常在运行中才发现低容量电池,但日常检测时很难判断是否失效。因此需要对蓄电池进行维护排查,对于单节的蓄电池,要测量单节电压与内阻,以此来判断,在组成电池系统的单节电芯、电压是否正常,与内阻是否超出规定值,如果串联的电池内阻不一致,相差很大,将会导致放电时,放电不平衡,以致系统报错。


解决方案

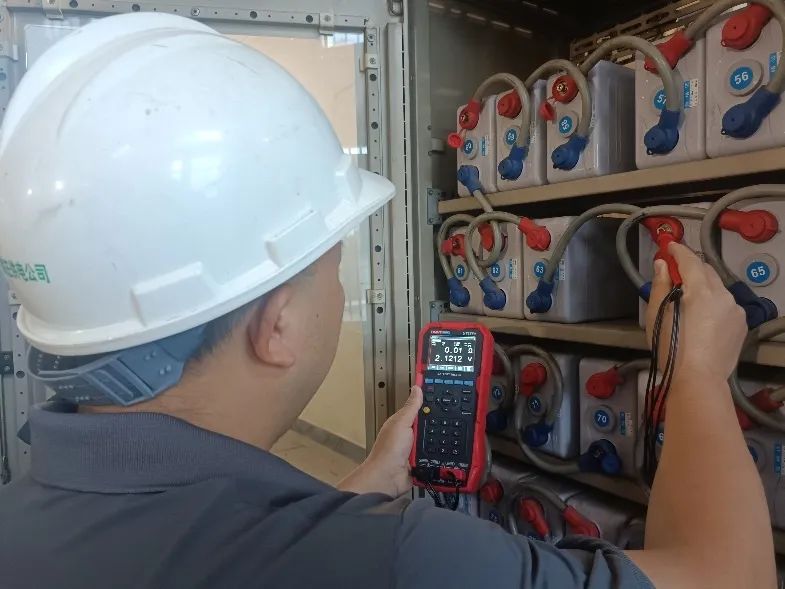

通过用UT3550手持电池内阻测试仪可以在巡检的过程中发挥检测电池是否失效的作用,对电池老化、安全隐患进行排查。




检测利器

UT3550手持电池内阻测试仪

UT3550手持电池内阻测试仪采用高性能微处理器控制,实现全自动实时检测,同时兼备了手持表的便携性以及台式仪器的优越性能,是一款高精度、高分辨率的测量仪器。其设计的交流电阻测试原理用于电池的内阻测试,包括锂电池、铅酸蓄电池、氢燃料电池、纽扣电池等各种电池的检测,可直接对UPS进行在线测量,具备准确度和稳定性。

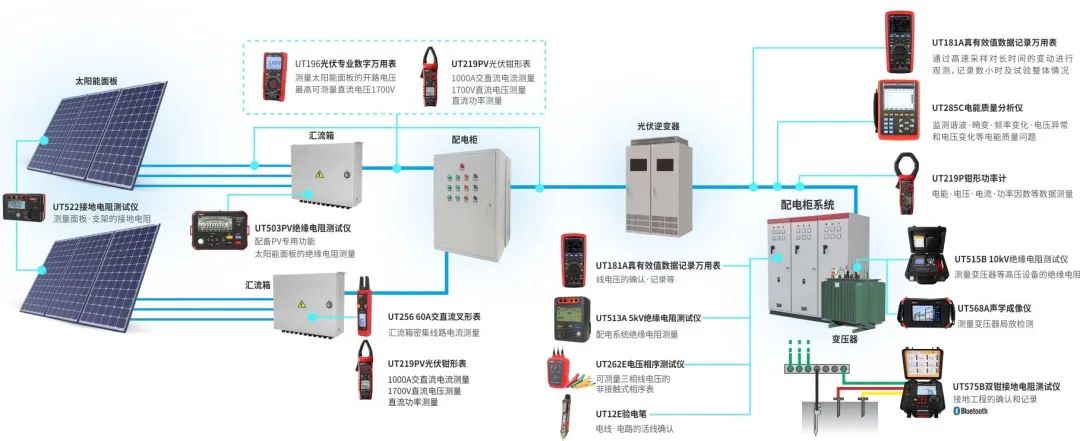

光伏发电站设施运行维护解决方案框架图





光伏电站由于占地面积大、分布广泛,容易出现各类电力设备故障问题,对光伏电池组件的寿命和光伏电站的安全稳定运行构成严重的威胁。优利德从光伏领域的行业需求出发,通过热成像技术结合数字钳形表和万用表,帮助光伏电站巡检人员提高巡检效率和故障诊断的精确度,助力运行维护更简单智能化、高效化、可视化,从而提升光伏电站的效益。


接下来,优利德持续深耕测试测量、仪器仪表行业领域,整合创新不断推出新产品,以技术创新赋能不同行业迅速发展。
