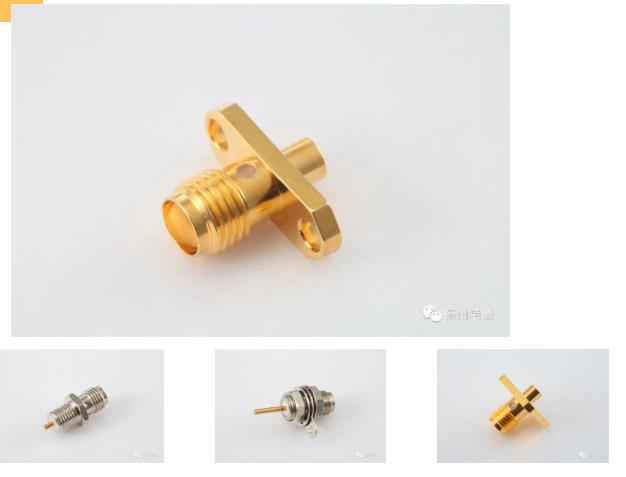

采购人员在采购的过程中,都会遇到连接器选择的问题,比如需要考虑到传输速度、信号完整性、尺寸和形状之类的性能问题,但最需要引起我们关心的是要确定连接器的端接方法,这是因为大多数应用需要特定类型的端接技术来配对连接器的设计要求,那么到底连接器的端接技术都有哪些呢?
连接器端接技术主要有通孔端接(THT)技术、表面贴装端接(SMT)技术、插针通孔回流焊端接技术、压配端接技术四种,具体内容如下:
1、连接器的通孔端接(THT)技术
通孔端接技术在早期时有较为普遍的应用,通过连接器接触或引线穿过PCB中的孔,通孔组件最适合要求在PCB层之间建立更牢固连接的高可靠性产品。
2、连接器的表面贴装端接(SMT)技术
利用表面贴装端接这种技术,连接器可以直接安装在PCB的顶部及可以手动焊接到位,也可以使用回流/波峰焊方法将其固定到位。
3、连接器的插针通孔回流焊端接技术
连接器的通孔回流焊端接技术主要借助自动化机械完成,无需人工和波峰焊工艺。把连接器松散地固定在板上的孔中,并放置在机器下方,从而使液化的焊料在高温下回流到板上,由于毛细作用,熔化的锡膏将焊料吸到板上并进入孔中,使锡膏和连接器引线之间形成永久性结合,然后去除剩余的焊料。
4、连接器的压配端接技术
压配合端接通常是无焊端接,这有助于降低连接器应用的总成本,通常建议使用特定工具使用这些类型的连接器,以确保物品均匀插入并完全就位。
