背景介绍
传统的输电线路工程基建验收方法是使用全站仪(测长度、角度、坐标)、经纬仪(测角)、GPS-RTK(测长度、坐标)等测绘仪器,测量杆塔坐标、杆塔结构倾斜、横担高差、耐张塔引流线弧垂高度、引流线与塔身距离、耐张塔转角度数、导线弧垂、最小净空距离等,并由人工将测量值与设计值(或规范值)进行比对。这样的作业方式需要人员到达现场作业,劳动强度大,验收作业效率低;同时依赖于人员经验,智能化程度低。
为了解决以上问题,本文将介绍数字绿土基于线路激光点云对竣工线路实现一体化自动测量的方案。
技术路线

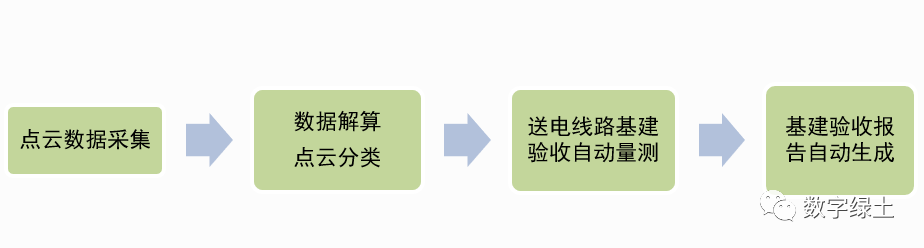

其主要技术路线如下图所示,数据采集和解算可选择数字绿土提供的机载LiDAR系统及其配套软件完成。点云分类以及之后的基建验收自动量测等工序,则可以通过数字绿土的电力应用软件LiPowerline实现。

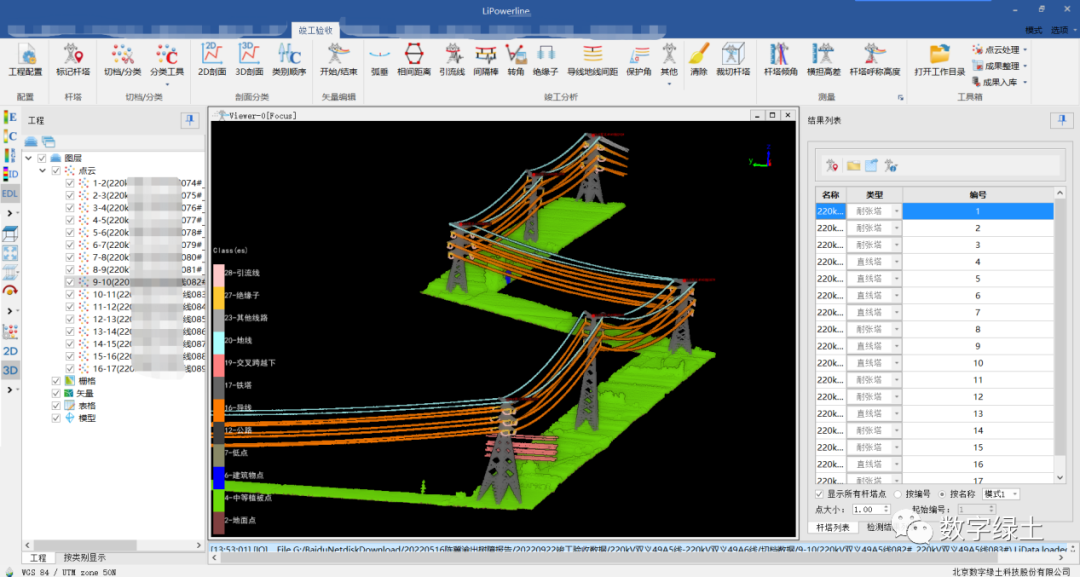

数字绿土自主研发的电力应用软件LiPowerline,其中的竣工验收模块可以实现线路竣工验收的自动测量,主要包括杆塔坐标定位、耐张塔转角度数、导地线引流线弧垂、相间距离、导地线间距离、引流线与塔身距离、直流接地极与引流线距离、杆塔倾角、横担高差、呼称高度、横隔面测量等。
竣工验收功能

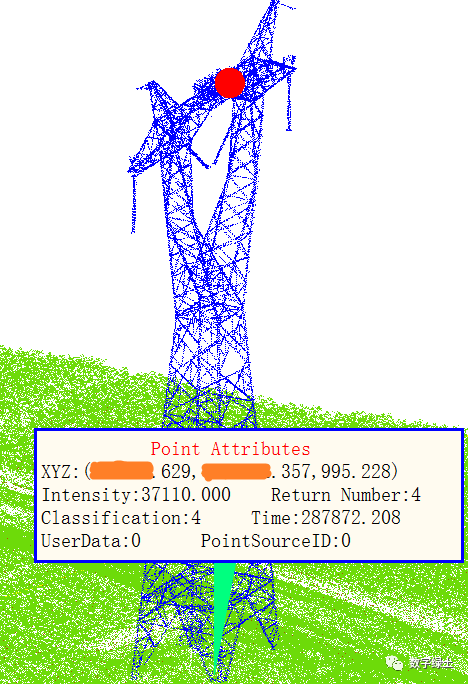

杆塔坐标定位
杆塔坐标:杆塔中心桩位置坐标。
台账信息包含电压等级、线路名称、运行杆塔号、杆塔型号、杆塔类型、转角系数、经度、纬度、距小号侧档距、塔基高程、塔顶高程、塔高(m)等信息。
利用杆塔经纬度、高程信息,即可实现杆塔坐标定位。按照《XXX电网XX kV架空输电线路直升机验收导则》等标准,输出坐标测量的坐标。
耐张塔转角度数
耐张塔转角度数:三个相邻中心桩连线的夹角(锐角)。
LiPowerline软件支持耐张塔转角度数自动量测及输出到报告内,台账信息包括杆塔号、转角度数、转向等。

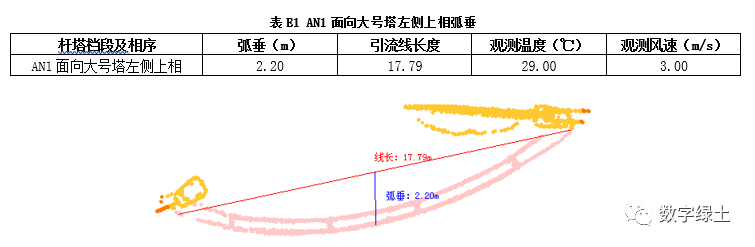

导地线引流线弧垂

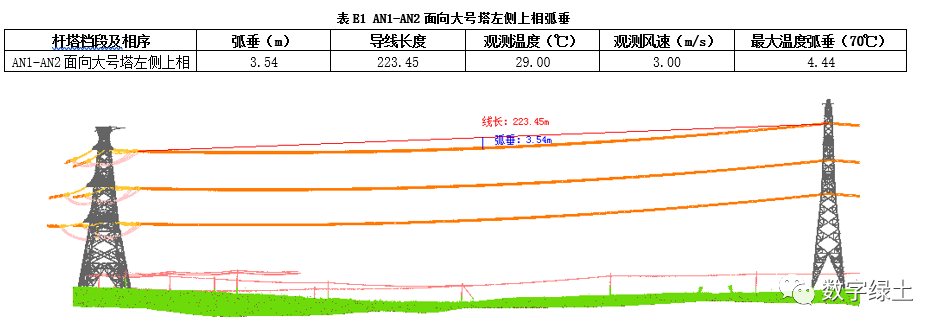

导地线弧垂:导线、地线的中点与两悬挂点间连线的垂直距离。
引流线弧垂:引流线的中点与两侧悬挂点连线的垂直距离。
LiPowerline还可进行模拟工况下的弧垂测量和弧垂偏差分析。

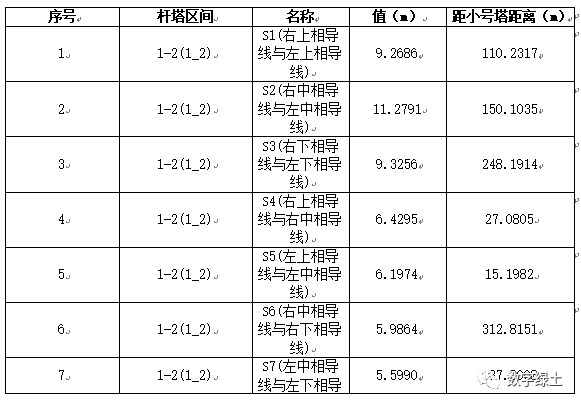

相间距离
相间距离:指导线各相(上、中、下)之间的最小距离。
软件支持自动计算相间的最小距离值。对于双回线路,还可计算左右两回导线的水平间距离,输出到台账。

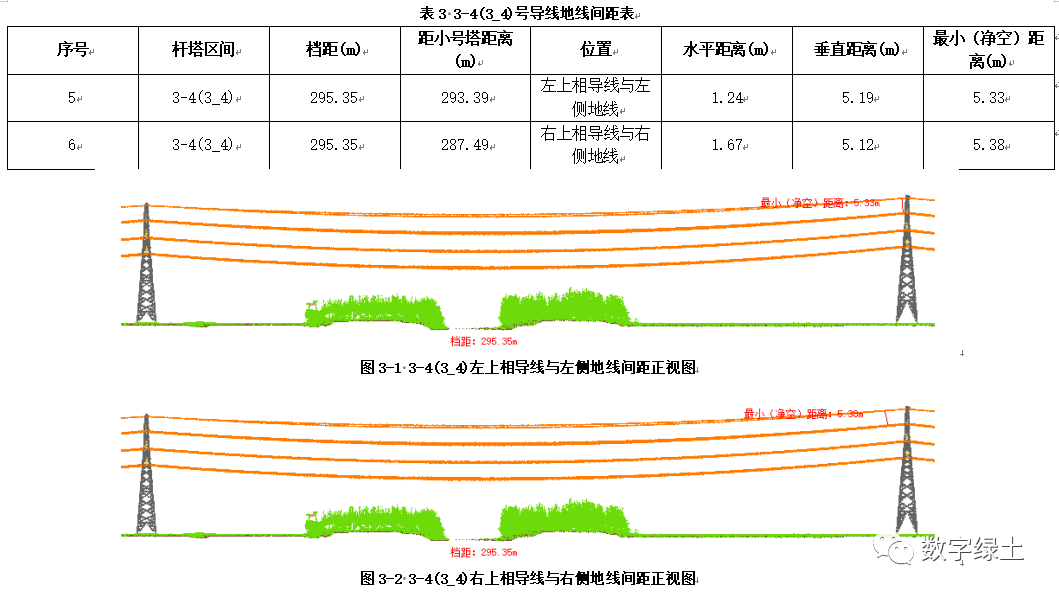

导地线间距离

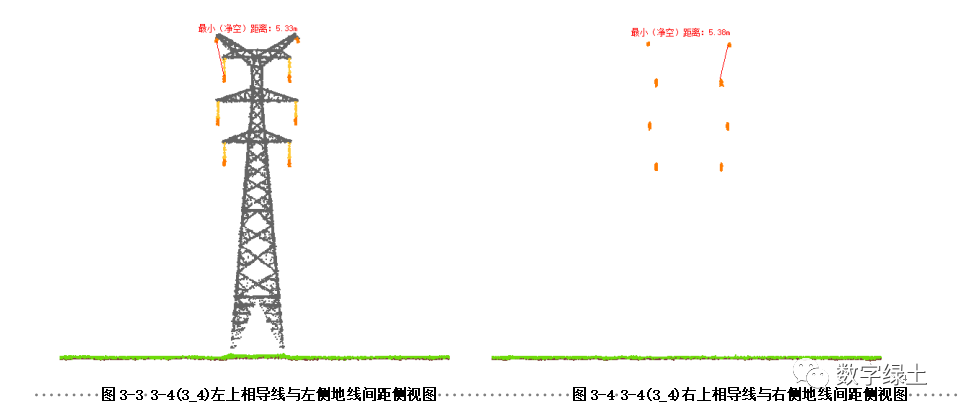

主要针对双回线路,软件自动计算两侧导线和地线间的最小净空距离,输出到台账。
引流线与塔身距离

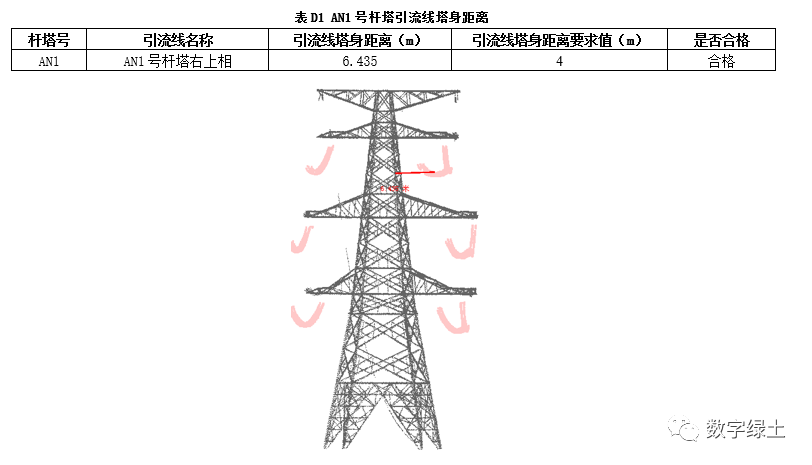

软件支持引流线与塔身之间的距离自动量测,并将结果输出到台账。

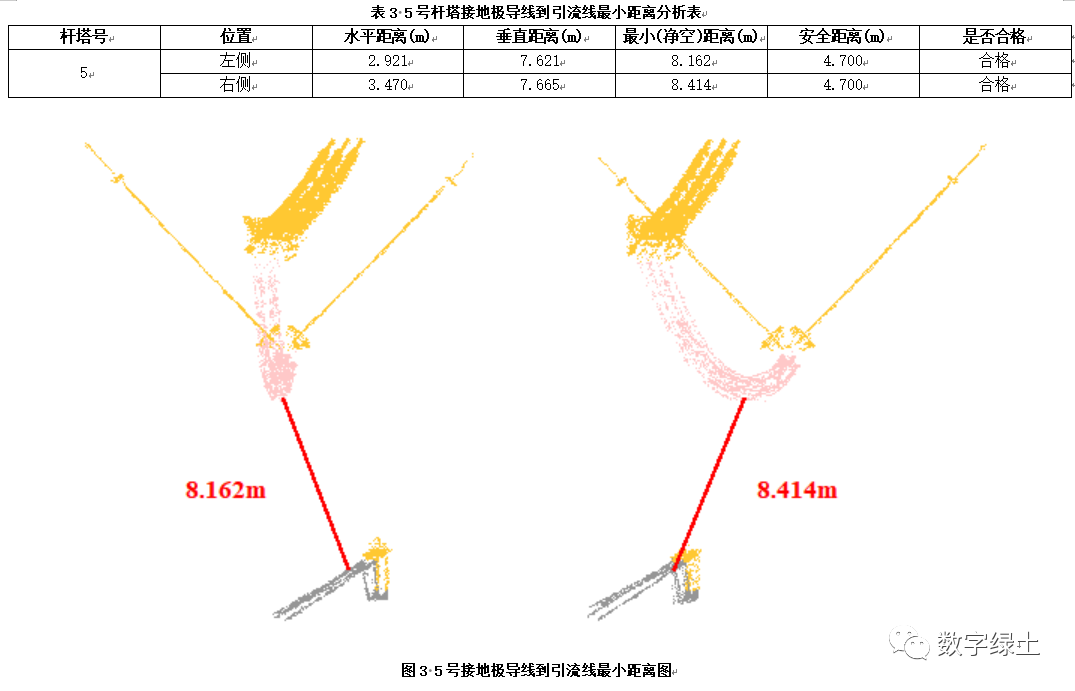

直流接地极与引流线距离
针对直流线路耐张塔,软件自动计算接地极与引流线的最小净空距离,并输出到台账。

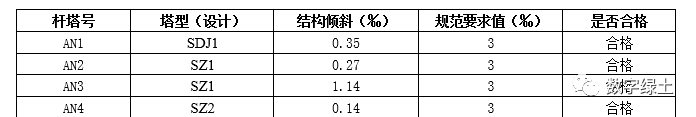

杆塔倾角
杆塔结构倾斜:连接杆塔顶部中心点与中心桩,该连线与铅垂方向夹角的正切值即为杆塔结构倾斜值。
利用LiPowerline软件可进行杆塔结构倾斜角度的自动测量,输出到报告内。
横担高差

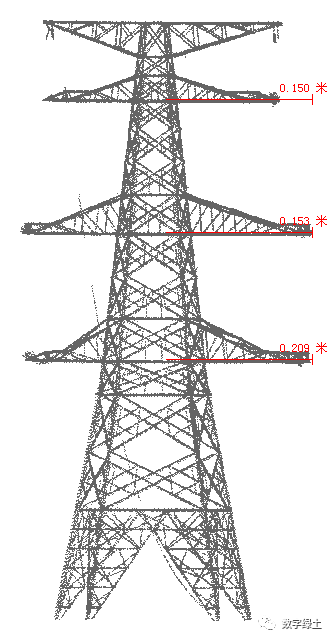

横担高差:双侧横担高度差。利用LiPowerline软件进行自动测量,将结果输出到报告内。
呼称高度

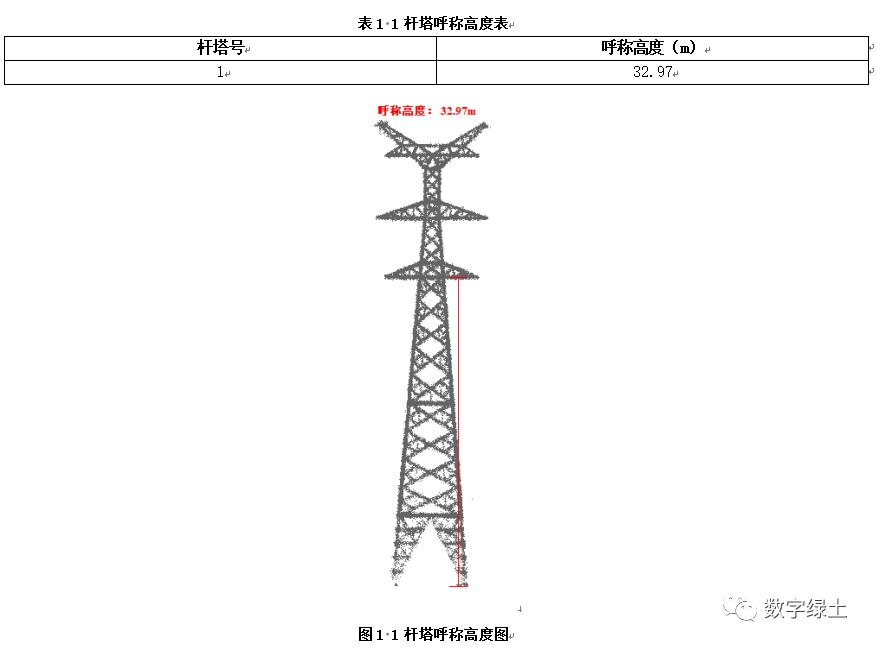

软件自动计算杆塔呼称距离塔基水平地表面的高度,并输出报告。
横隔面测量

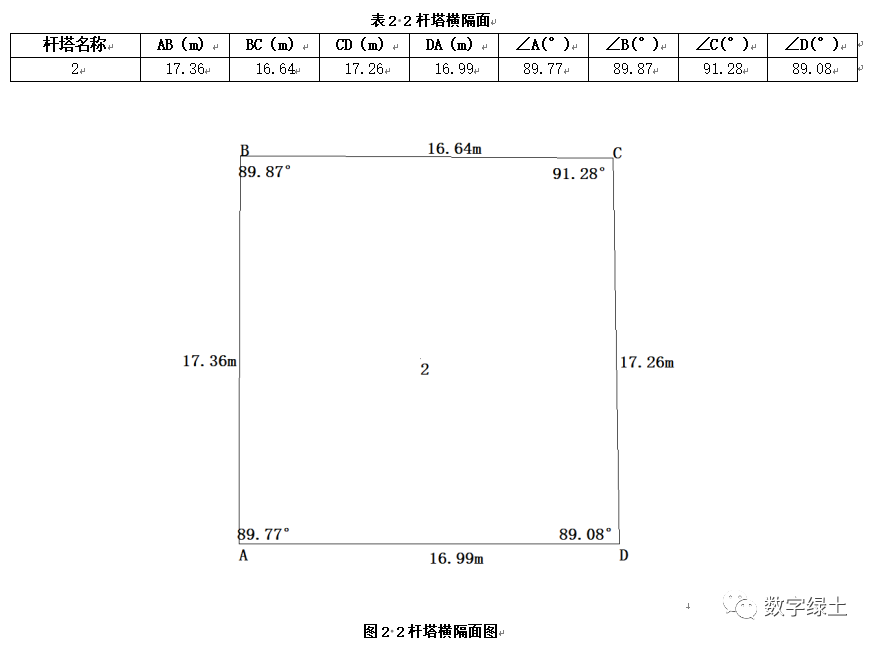

软件自动计算杆塔横隔面(水平横截面)的边长和内角度,并输出报告。
绝缘子倾斜

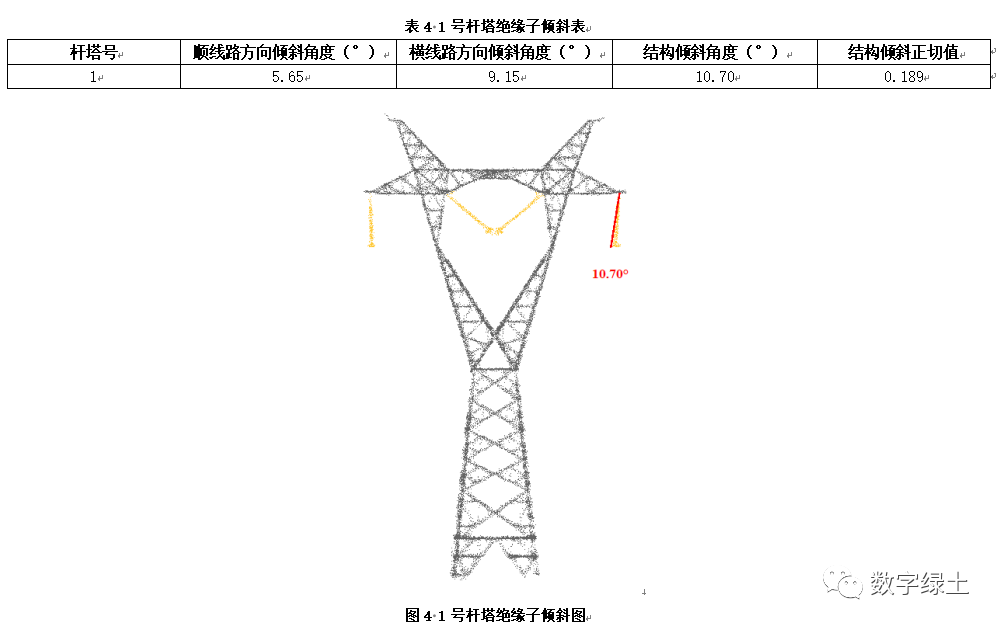

软件自动计算直线悬垂绝缘子的倾斜度,包括横线路方向、顺线路方向和结构倾斜角度,并输出到台账报告。
总结
除了以上杆塔线路本体测量的功能外,LiPowerline还能对线路通道的验收提供帮助,主要是线路通道危险点分析和线路交叉跨越分析,软件的报告合并功能还可以将多个报告进行合并,方便打印成册。
LiPowerline提供的竣工验收功能,能帮助新建线路的验收单位解决很多测量的工作,从外业测量中解放出来,提高线路验收的安全、效率和精确性,为新建线路提早投入运行提供帮助。这是数字绿土研发该产品的初衷和动力,希望能帮助行业用户实现更大的生产与运营价值。
