企业新闻 | 中观案例 | MarvelScan 摩托车架360°全方位高效检测方案:先人一步,精准制胜

by:admin
分享到:

如果说发动机是摩托车的“心脏”

车架就相当于摩托车的“骨骼”

它支撑着发动机、后减震器和转向机构等

也承载着骑手的“速度与激情”


》》》


车架的品质,直接决定着骑行的感受与操控稳定性。我们的客户某动力制造公司在摩托车的生产过程中,面对车架这种结构复杂、自由曲面多的零部件,迫切想要突破传统测量的局限性(部分尺寸无法测量、效率低、精度不高、人为因素影响大等),希望借力数字化实现效率和质量的大幅提升。

-  先人一步  精准制胜  -


中观为客户提供了“另辟蹊径”的智能反向定位测量解决方案,相较于一般的手持式激光3D扫描测量,该方案能以一种更加高效便捷的方式,精准获取各类车架的完整数据,可以快速解决复杂车架的测量难题。

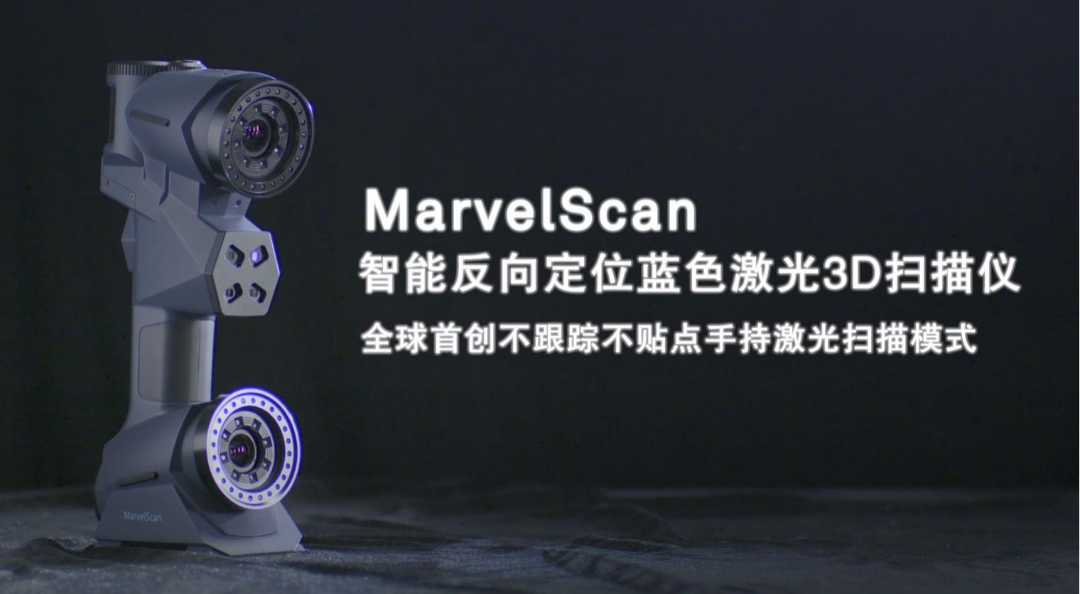

使用设备
奇迹扫描



01

测量布置 一劳永逸

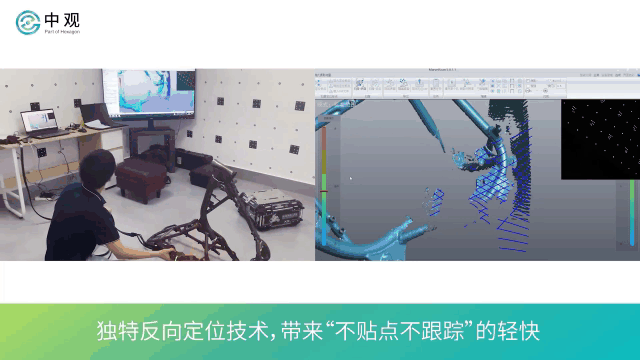

在固定的测量工作间内,可借助墙面和天花板一次性粘贴定位标点,MarvelScan的第三只“眼”可实现单目反向定位,扫描时无需在工件表面贴点,从而省去了重复贴点和去除标志点的繁琐操作。

和普通手持扫描设备相比,MarvelScan解决了车架细管等处难以粘贴标志点的问题。

* MarvelScan的使用场景并不仅仅局限于室内,在室外环境下,依靠大型物体或便携式支架,也可以实现不贴点的反向定位扫描; 另外,还可以切换为贴点扫描模式。



>>


02

测量工作 拿来即扫

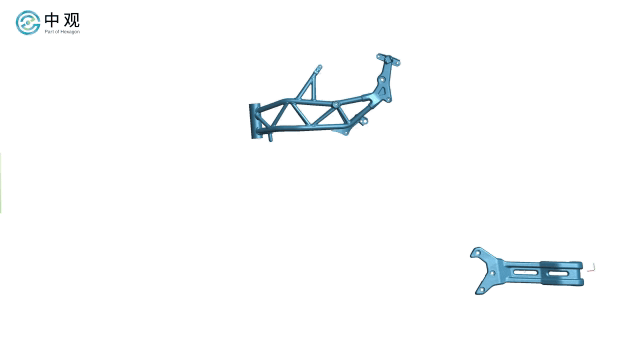

将车架拿到测量工作间内,即刻便可开启扫描工作。相较于同样不贴点的光学追踪扫描仪,MarvelScan不需要跟踪器和球形靶标框架,使用的灵活性和便捷性大大提升,设备校准过程也大大简化,扫描工作效率提升显著。此外,MarvelScan的扫描翻面功能可帮助轻松完成车架360°全方位的三维重建。

从开启扫描,到获取车架的完整三维数据,用时不到十分钟,而精度高达0.05mm,无论是速度还是精度,均满足客户需求。

MarvelScan的第三相机具有独立摄影测量功能,对于较为大型的工件,可提供超越空间的精度保证。



>>


03

智能检测 报告直观

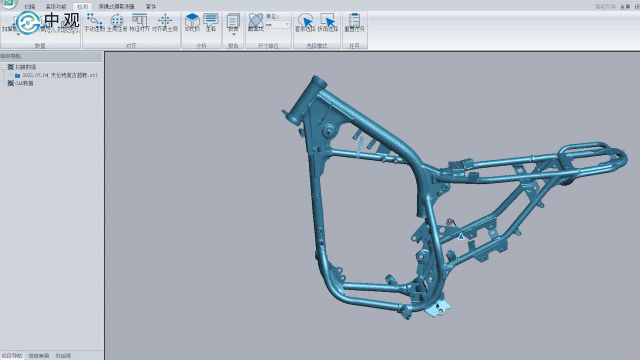

将扫描获取的车架三维数据导入检测软件,和原始数模相拟合,可快速实现车架的全尺寸检测,数据直观易读,检测报告同时支持用户自定义

* 数据输出格式丰富( .asc,.stl,.obj,.ply,.txt,.xyz 等,支持用户定制),兼容Geomagic、PolyWorks、CATIA等多种第三方软件。



>>


MORE

其他应用 不在话下



除了黑色的金属车架,MarvelScan蓝色激光扫描,针对彩色的皮质座椅、高亮的其它零部件等,均可得到出色的数据结果,整车扫描也不在话下。

MarvelScan创新扫描模式更便捷更快速的数字化方案,可以应用在产品的开发设计、零部件制造、整机装配、质量检测、仿真分析等各个环节,助力企业先人一步,精准制胜”!




关于  中观

      中观是由海克斯康集团控股的一家全球性摄影测量与计算机视觉领域的高科技公司,致力于3D数字化测量的技术研发与产品开发。公司拥有一支包括教授、博士和硕士为核心的研发团队,拥有国家专利和软件著作权130多项,获得国家省部级以上资质奖励20余项,自主研发的多项核心技术处于国际领先水平。依托武汉大学摄影测量与遥感学科背景和技术优势,中观始终处于行业技术最前沿。

       中观重点产品包括三维数据采集设备(工业级手持激光扫描系统、工业级光学追踪激光扫描系统、智能反向定位系统、智能在线检测系统、大空间手持激光扫描系统等)、三维数据智能处理系统(三维数据处理软件、管件检测软件、高清纹理自动贴图软件、低空及地面摄影测量软件等)以及三维数据智能分析与可视化系统(误差分析软件、体积测量分析软件、路径自动规划软件、实时定位与测图系统)等,为三维数字化质量检测、逆向设计、智能制造、导航定位等领域的创新应用提供高效工具。

       中观立足中国市场,总部位于武汉,在北京、春、天津、青岛、上海、苏州、深圳、西安、重庆等城市都设有方案中心;依托集团全球化的资源优势,销售网络发展至全球市场,在欧洲、北美洲及东南亚分支机构及合作伙伴。
