具体操作步骤讲解

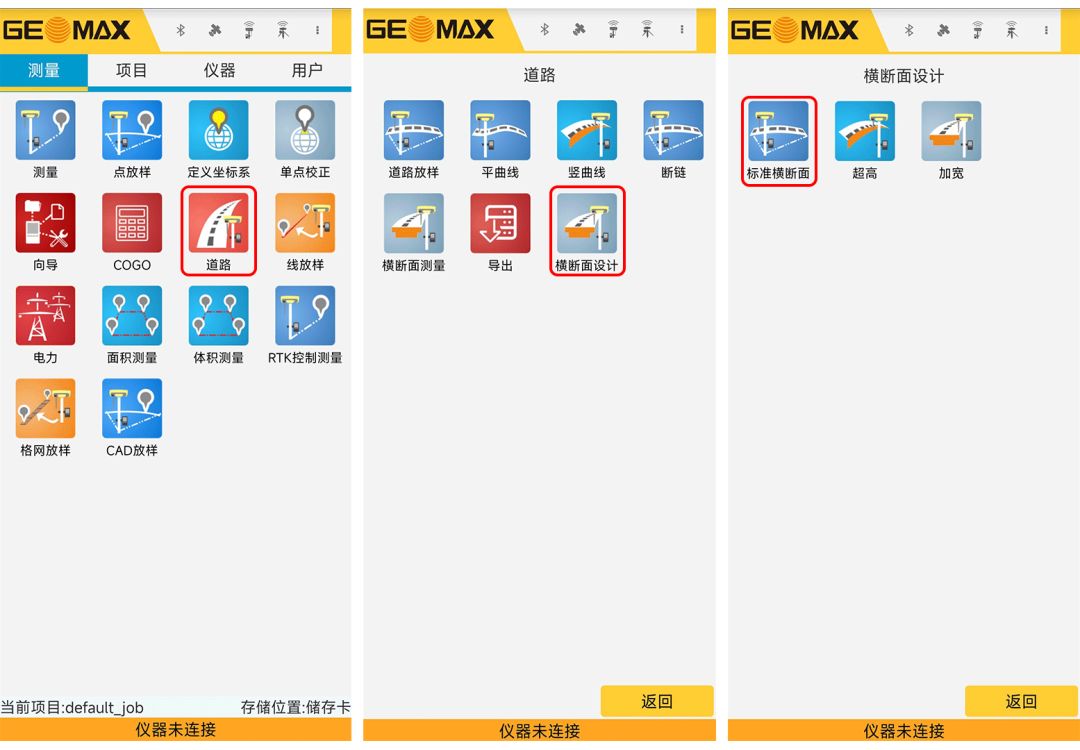

在测量主界面点击【道路】，进入道路程序主界面。点击【横断面设计】，然后选择【标准横断面】，进入横断面设置界面。

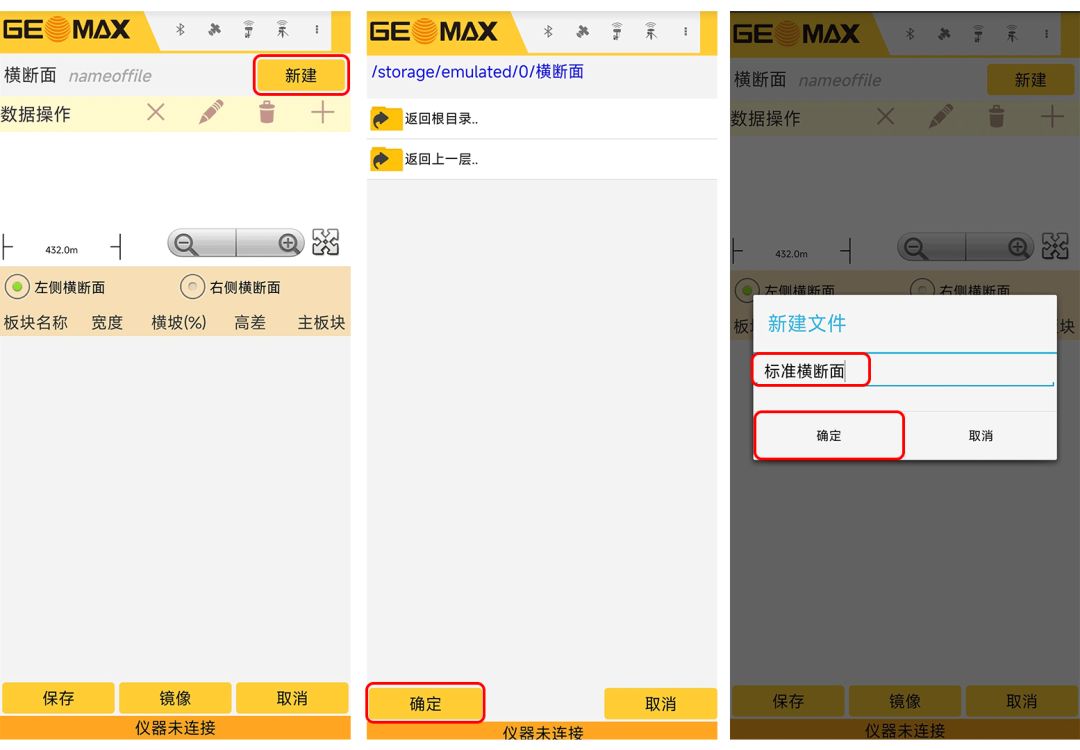

点击【新建】，选择文件路径，点击【确定】，输入横断面数据文件名，点击【确定】，完成横断面数据文件的建立。

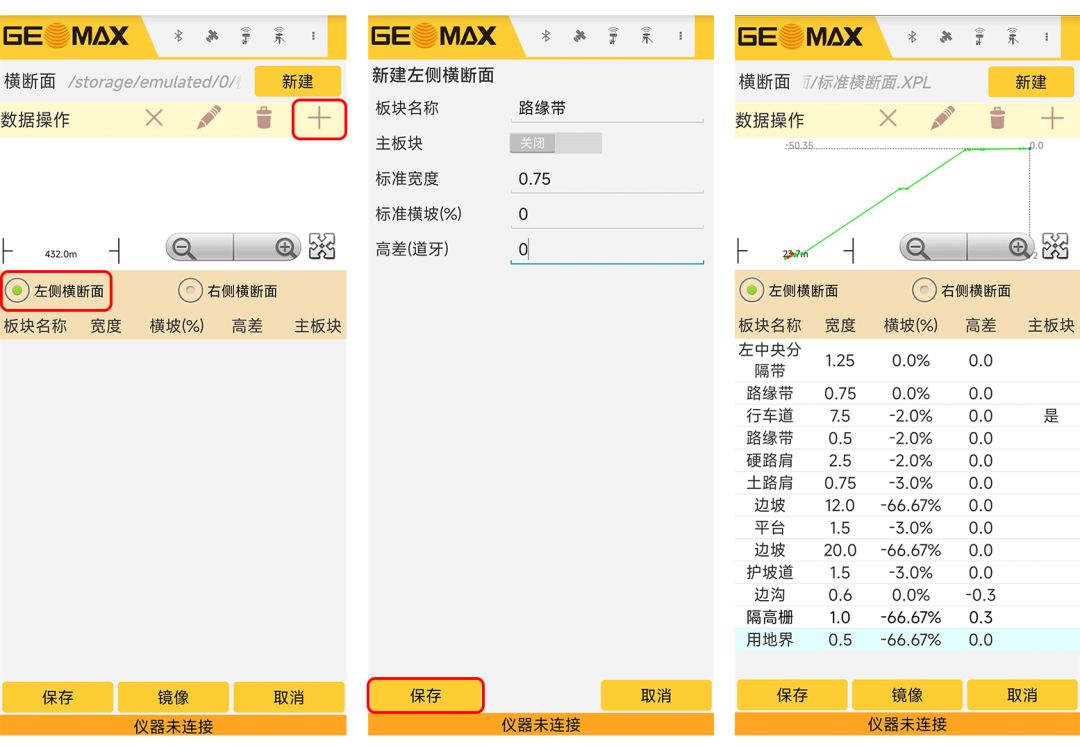

选择“左侧横断面”，点击“+”，输入板块名称、标准宽度、标准坡度（%）、高差（道牙），并选择是否为主版块（一般以行车道为主版块）。

坡度的单位为1%，向下为负，向上为正。

道牙高差以米为单位，向下为负，向上为正。

按照标准断面图依次输入全部左侧断面数据。

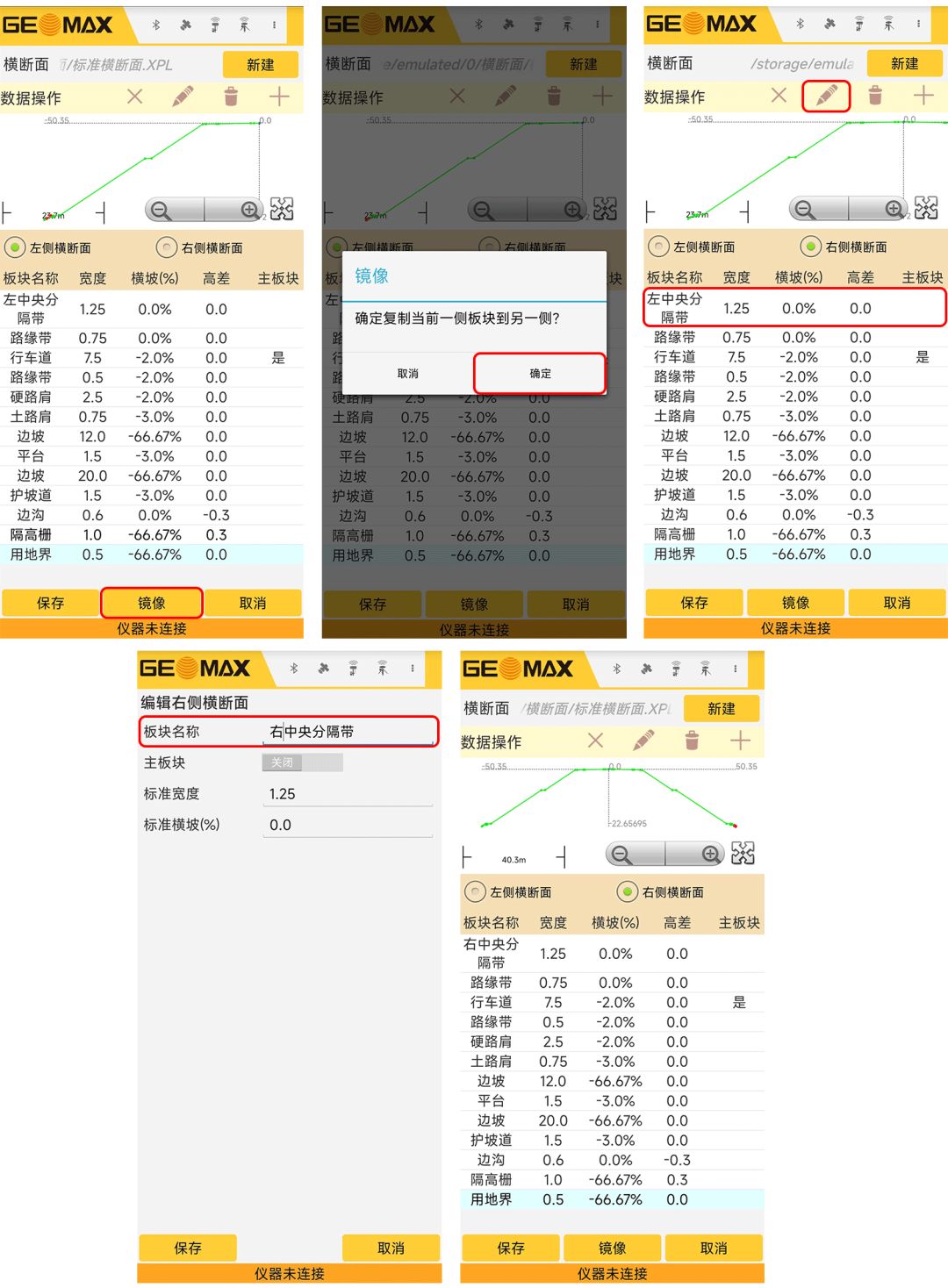

选择“右侧横断面”，可以按左侧断面数据的方法输入，也可以点击“镜像”，将左侧数据对称复制到右侧，修改右侧数据，就可以完成右侧断面数据的输入。
