项目实施重难点

1、基坑现场施工复杂；各种重型工程机械交叉施工，对监测设备的稳定性提出了较高的要求。

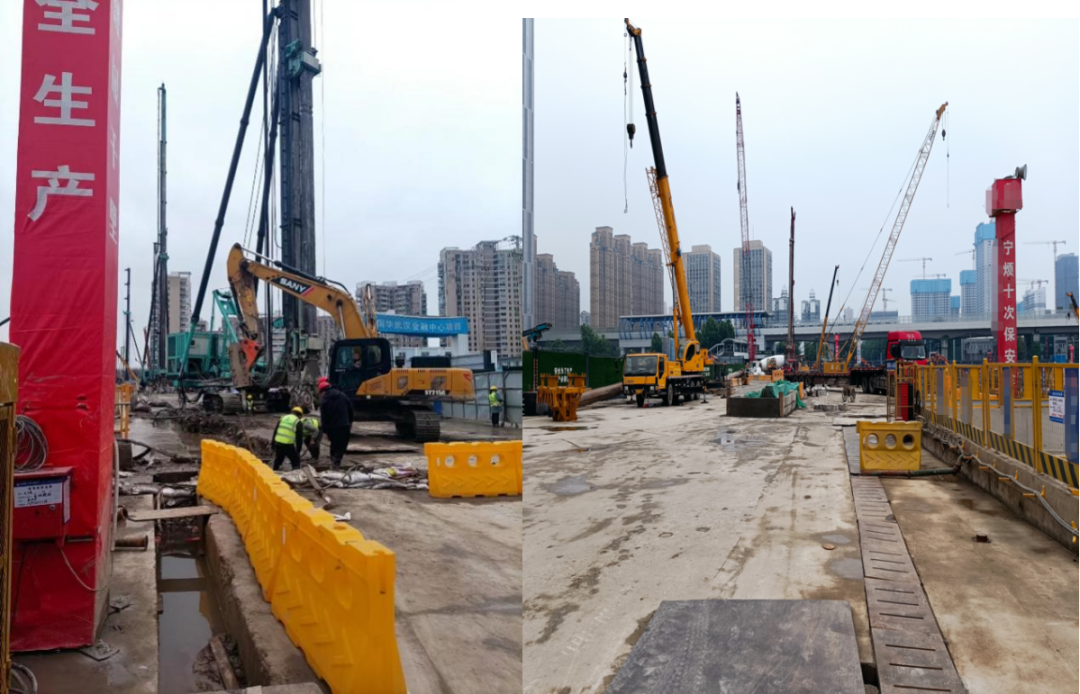

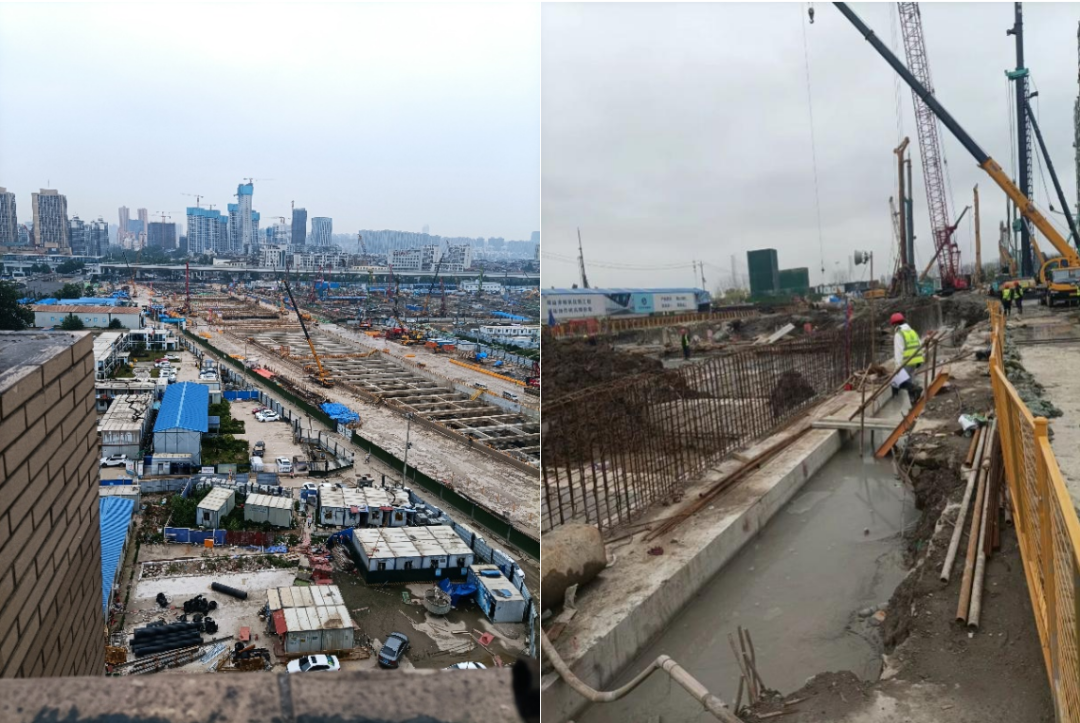

工地各种机械来回施工

2、通视情况差；由于测区整体成长方形，目前已开挖基坑长边长度达到约500米，和仪器之间通视距离较远。

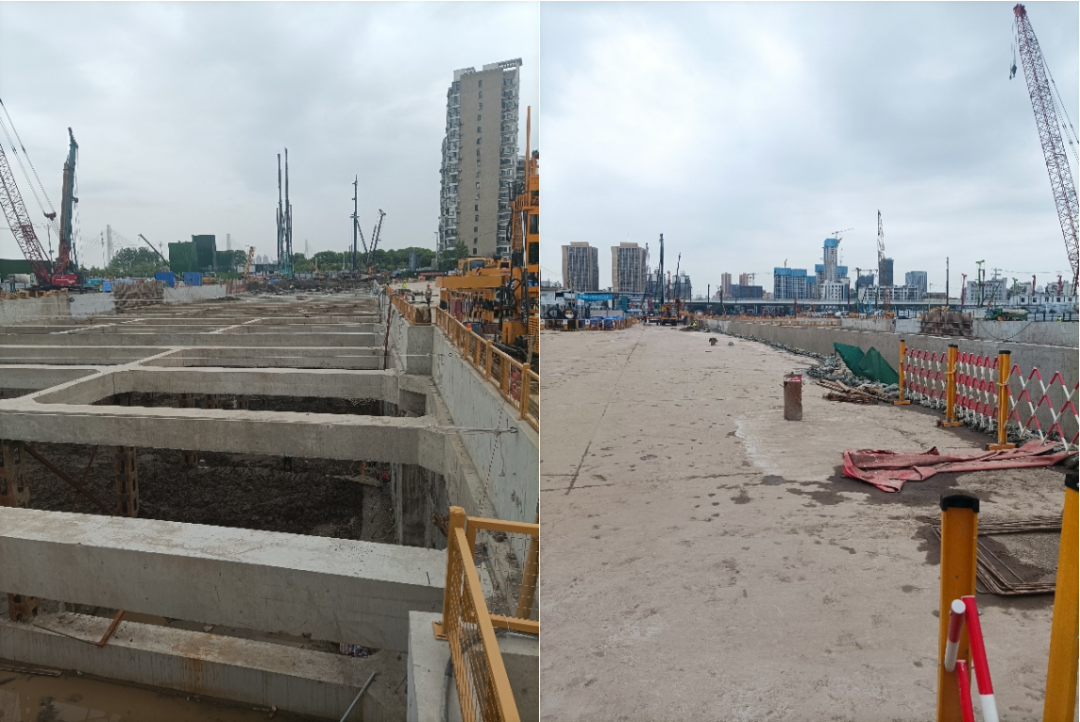

超长的长方形测区

3、气象环境复杂；由于本项目临近长江边，而江边湿度相对较大，对于光电测距类设备干扰较大。同时由于基坑挖土等施工，扬尘同样是影响因素之一。

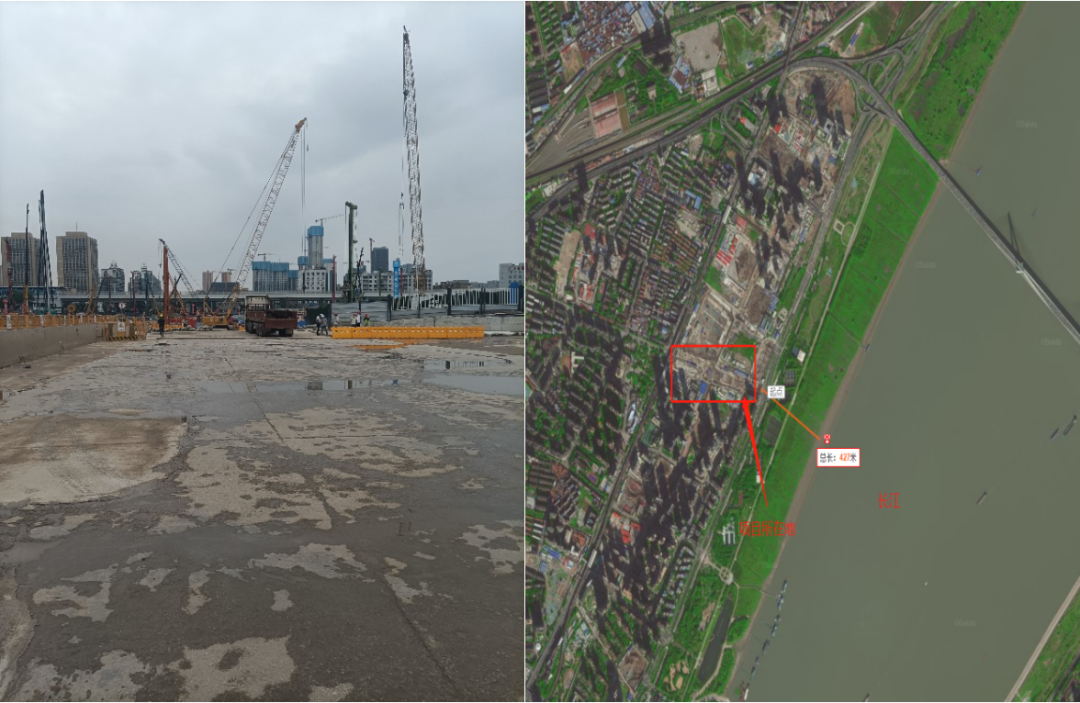

测区位于长江边，直线距离不到500米

4、工地条件复杂；本基坑项目周边均为在建工地，封闭性差，人员结构复杂，且工地相互可相互穿行。为保证系统平稳运行，需保证设备的安全性。

周边工地较多封闭性差

5、测项种类多；需多种类型数据综合比较以正确分析其当前结构状态及形变趋势。

解决实施方案

1、针对复杂的现场施工环境，尤其是重大型设备的施工，对设备干扰较大，岩石科技的QimMoS云平台搭配QM-3000-STA监测终端可，对同一测点进行多次反复监测，当单一测点被暂时挡住时，系统可设置单点失败后的重测机制，以保障数据的完整性。同时QM-3000-STA内置QM-onboard离线自主监测程序。可保证在即使施工现场网络质量不稳定甚至完全断网时，监测终端仍可自主向测量机器人下发监测指令，真正达到7天X24小时的高精度无人值守的自动化监测。

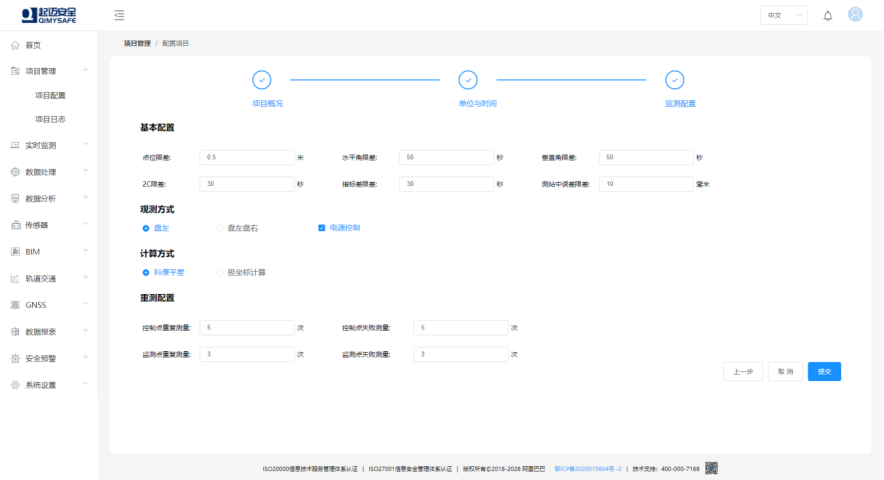

失败重测配置机制

网络异常故障仍可离线监测，网络恢复后可自动上传

2、对于测区通视通视视距较远的情况，本项目采用1秒级拓普康DS测量机器人搭配岩石科技QimMoS自动化监测云平台，使得仪器采集的原始值更加精确，同时QimMoS云平台内置科傻平差系统，对原始值的解算也更加可靠。

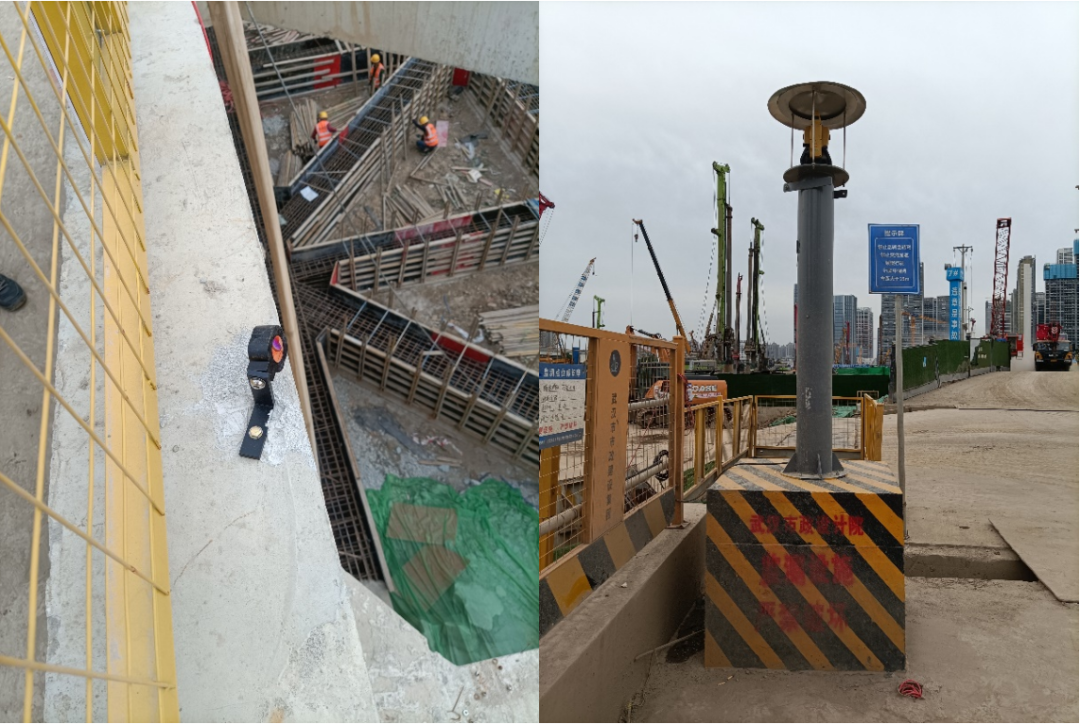

现场测量机器人

3、测区气象环境复杂，岩石科技QM-3000-STA带有三参数气象传感器，可实时采集仪器观测期间的温度、湿度、气压，并将采集到的气象参数对测量结果进行修正。在气象环境较差时仍可保证数据的有效性。

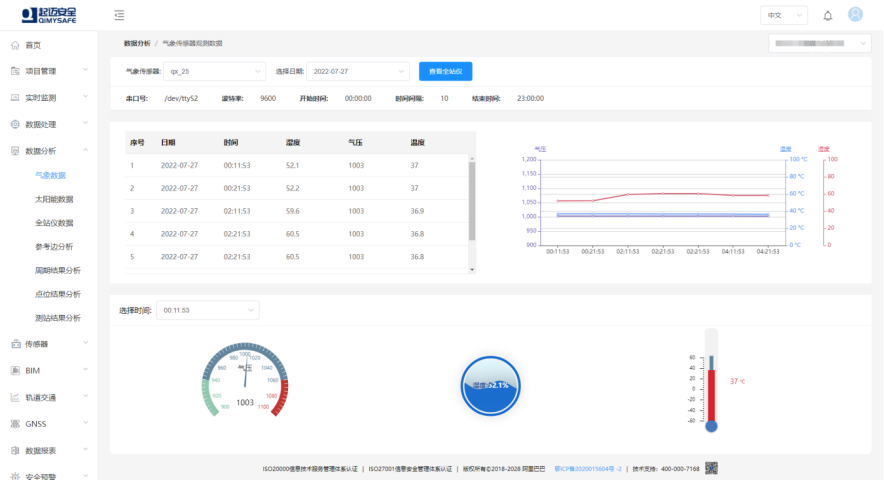

实时气象数据在线查看

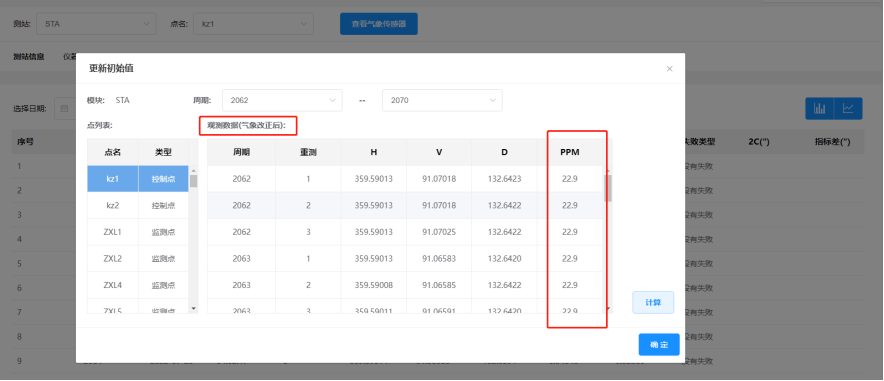

观测数据气象改正

4、对于复杂的现场监测环境，QimMoS云平台可直接接入海康威视摄像头。而且可以实时进行双向语音通话，360°云台确保监控无死角平台可以实时查看回放。在查看数据的同时也可实时查看现场的施工状态，设备状态。确保设备资产安全。

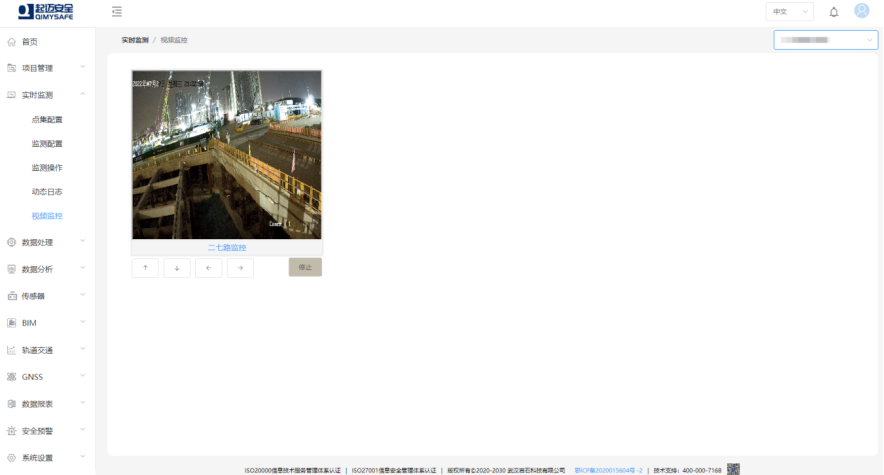

在线视频查看

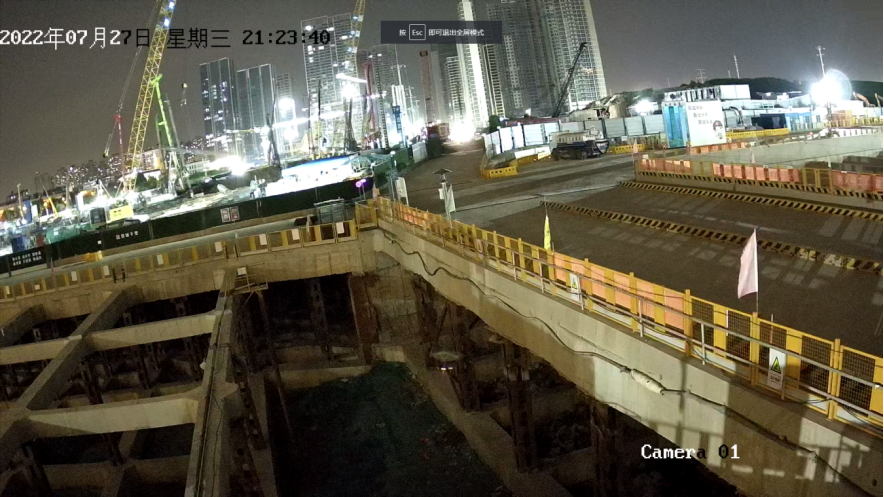

现场实时放大查看

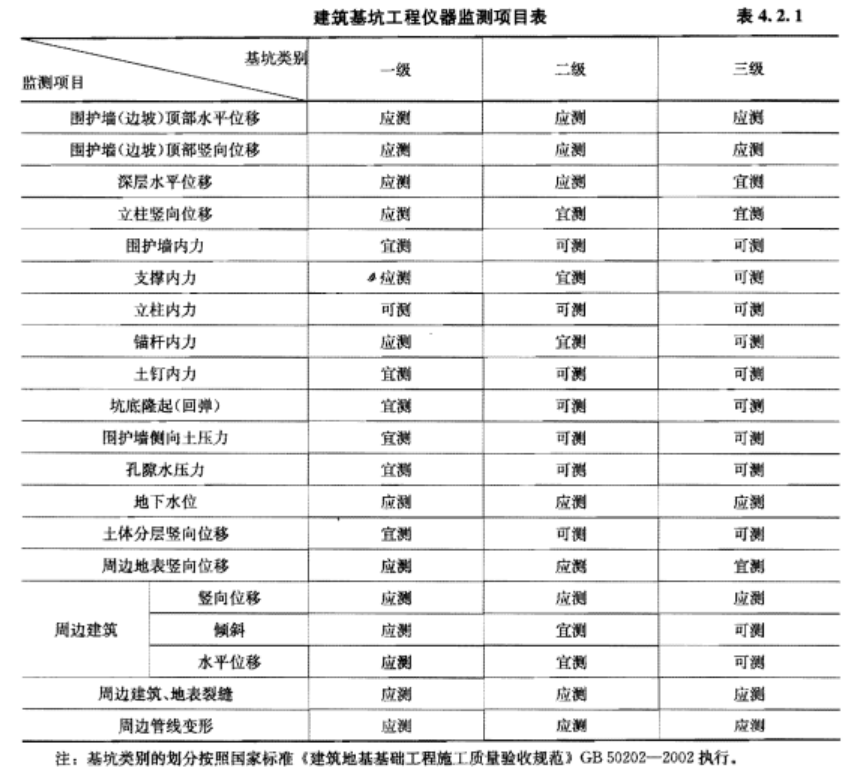

5、测项种类繁多；由于本项目开挖较深，最深处达47米。因此监测等级高，测项内容多。岩石科技QimMoS云平台在接入测量机器人和视频监控的同时，还能接入各种岩土传感器。一个平台即可对所有类型的监测数据进行交叉对比，融合分析。更加有利于监测人员对现场整体情况的掌握。各种曲线图也使得分析数据变得更加科学有效。

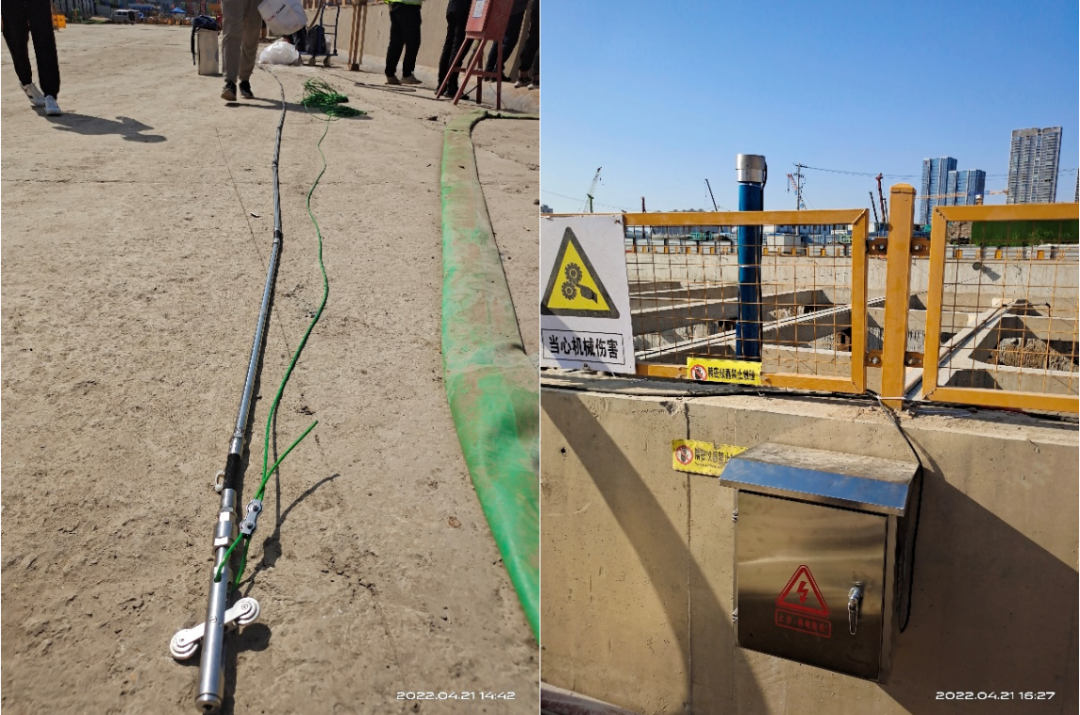

墙体测斜监测（阵列位移计）

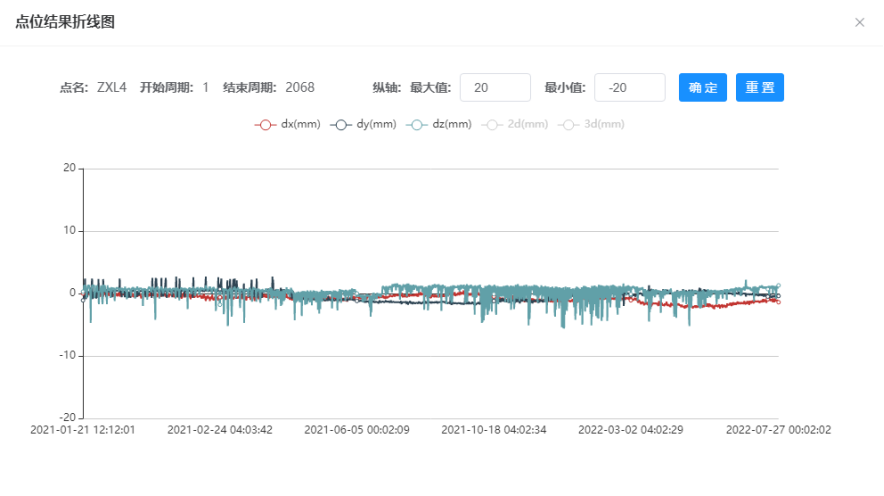

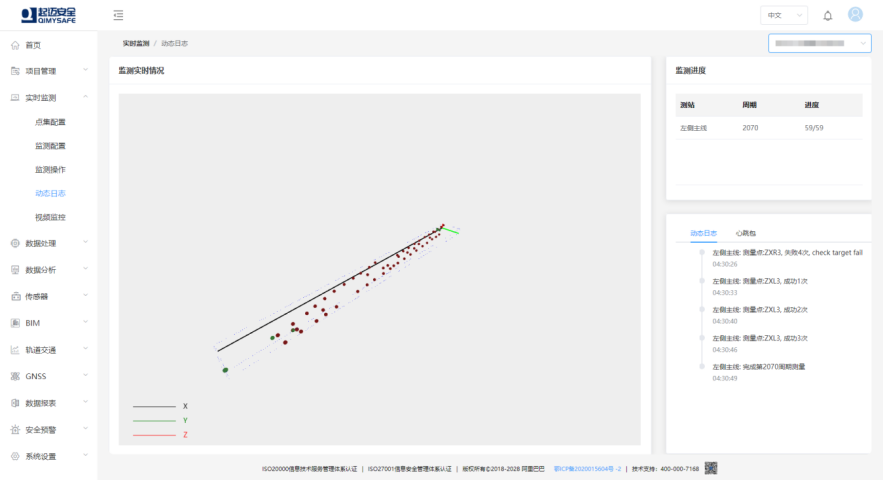

实时测量机器人监测数据分析

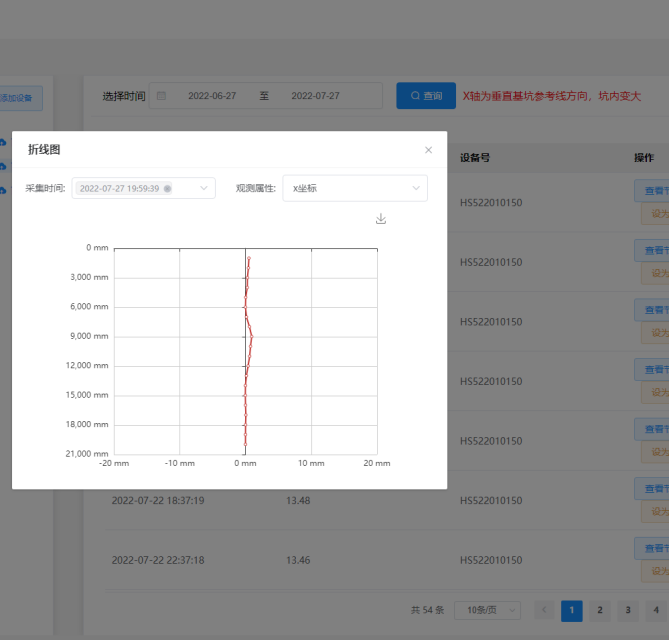

测斜数据分析

平台可接入设备类型一览表
