企业新闻 | RF连接器主要性能以及选择方法

by:admin
分享到:

 射频信号有自己的特点,所以传输信号需要特别的媒介,而相应连接器也很特殊,这里主要介绍常见的射频同轴连接器(RF COAXIAL CONNECTOR),符合标准GB11316-89、IEC169、MIL-C-31012等标准。

一、常见的同轴连接器及主要性能对照表:

     除上述连接器以外,还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器,但主要是一些公司的型号。


精诚电子





二、常见同轴连接器的选择:

BNC是卡口式,多用于低于4GHz的射频连接,广泛用于仪器仪表及计算机互联。

TNC是螺纹连接,尺寸等方面类似BNC,工作频率可达11GHz,螺纹式适合振动环境。

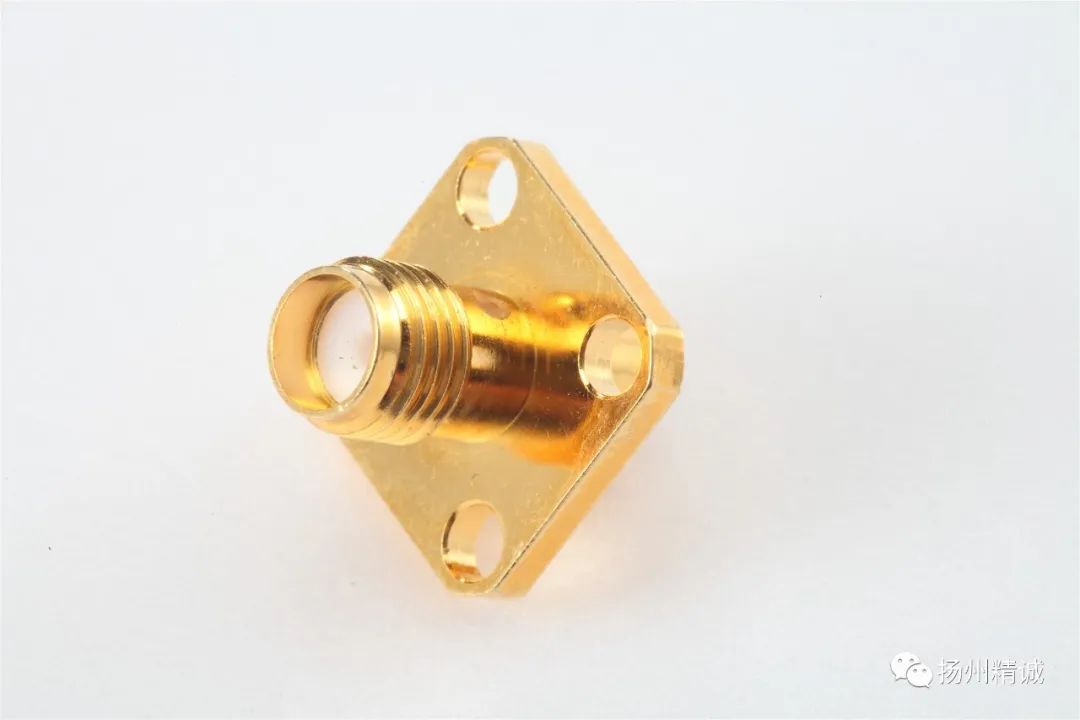

SMA是螺纹连接,应用最广泛,阻抗有50和75欧姆两种,50欧姆时配软电缆使用频率低于12.4Ghz,配半刚性电缆最高到26.5GHz。

SMB体积小于SMA,为插入自锁结构,用于快速连接,常用于数字通讯,是L9的换代品,50欧姆可到4GHz,75欧姆到2GHz。

SMC为螺纹连接,其他类似SMB,有更宽的频率范围,常用于军事或高振动环境。

N型连接器为螺纹式,以空气为绝缘材料,造价低,频率可达11GHz,常用于测试仪器上,有50和75欧姆两种。

MCX和MMCX连接器体积小,用于密集型连接。

BMA用于频率达18GHz的低功率微波系统的盲插连接。

每种连接器都有军标和商业标准,军标按MIL-C-39012制造,全铜零件、聚四氟乙烯绝缘、内外镀金,性能最可靠,但造价较高。

商业标准设计则使用廉价材料,如黄铜铸体、聚丙烯绝缘、银镀层等,可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢,中心导体一般镀金,保证低电阻和耐腐蚀。军标要求在SMA和SMB上镀金,在N、TNC及BNC上镀银,因为银易氧化,用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯,其中聚四氟乙烯绝缘性能最好,但成本较高
