九寨沟马脑壳金矿山分为三个采场,两个排土场,三个采场分别是:马脑壳采场、两河口东采场和两河口西采场;两处堆场分别是:鹿耳韭沟堆场、上马梁城沟排土场。
由于三处采场每日要进行开采作业,尚未形成最终边坡,极易造成监测点被破坏,因此在马脑壳采场、两河口东采场和两河口西采场边坡上,采用全站仪做地表位移监测。
鹿耳韭沟堆场和上马梁城沟排土场相对稳定,采用GNSS进行监测。
该项目还在所有施工区域安装有其他安全性监测设备,如:爆破震动监测设备、雨量计、地下水位监测设备、视频监测设备和声光报警器等。
马脑壳采场照片
两河口东采场照片
监测工作内容
编制相应的监测方案
指导现场进行监测点、基准点、观测站房等的布置和安装
硬件安装调试、试运行、交付使用

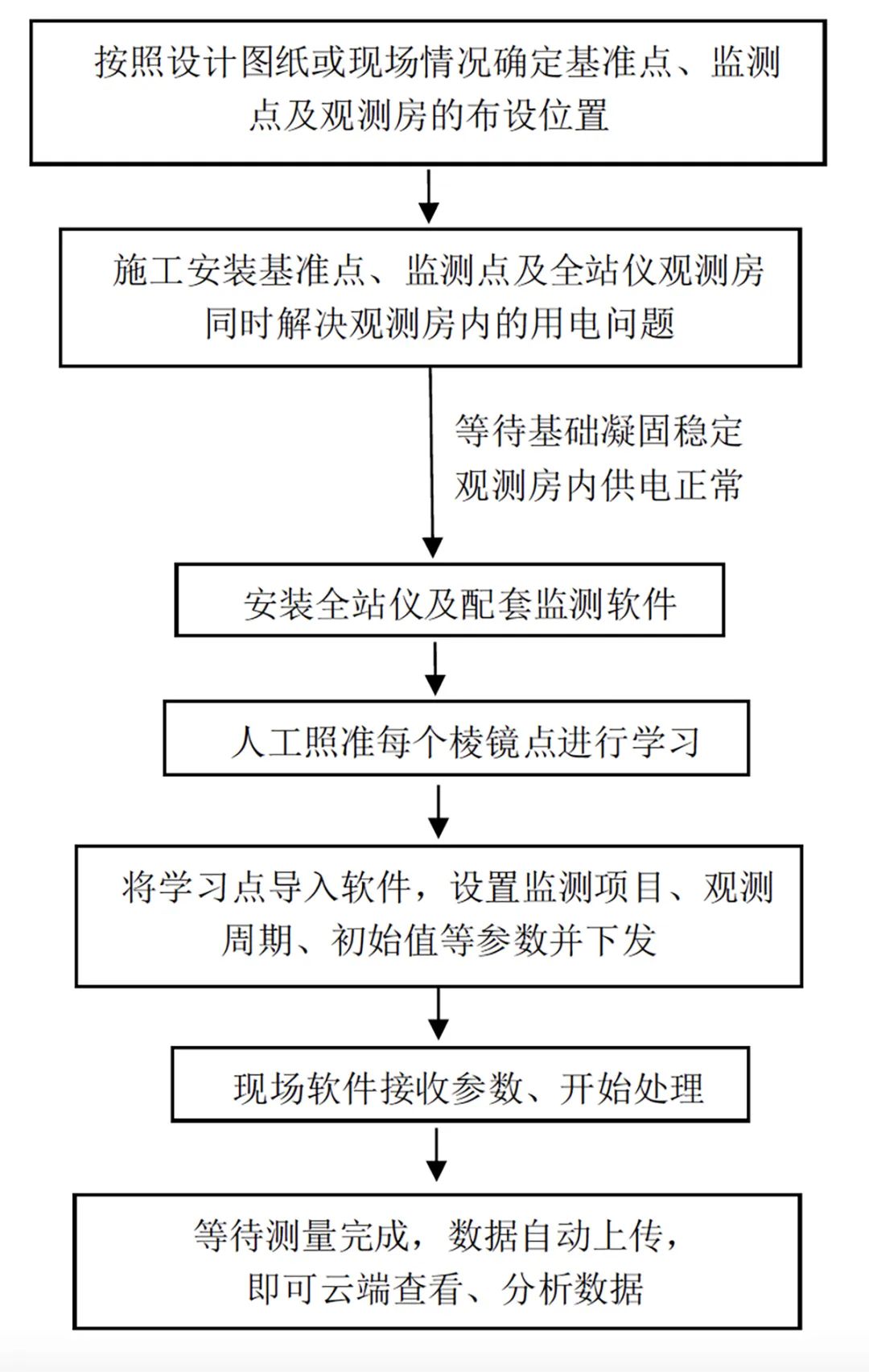

现场实施流程图
使用仪器设备

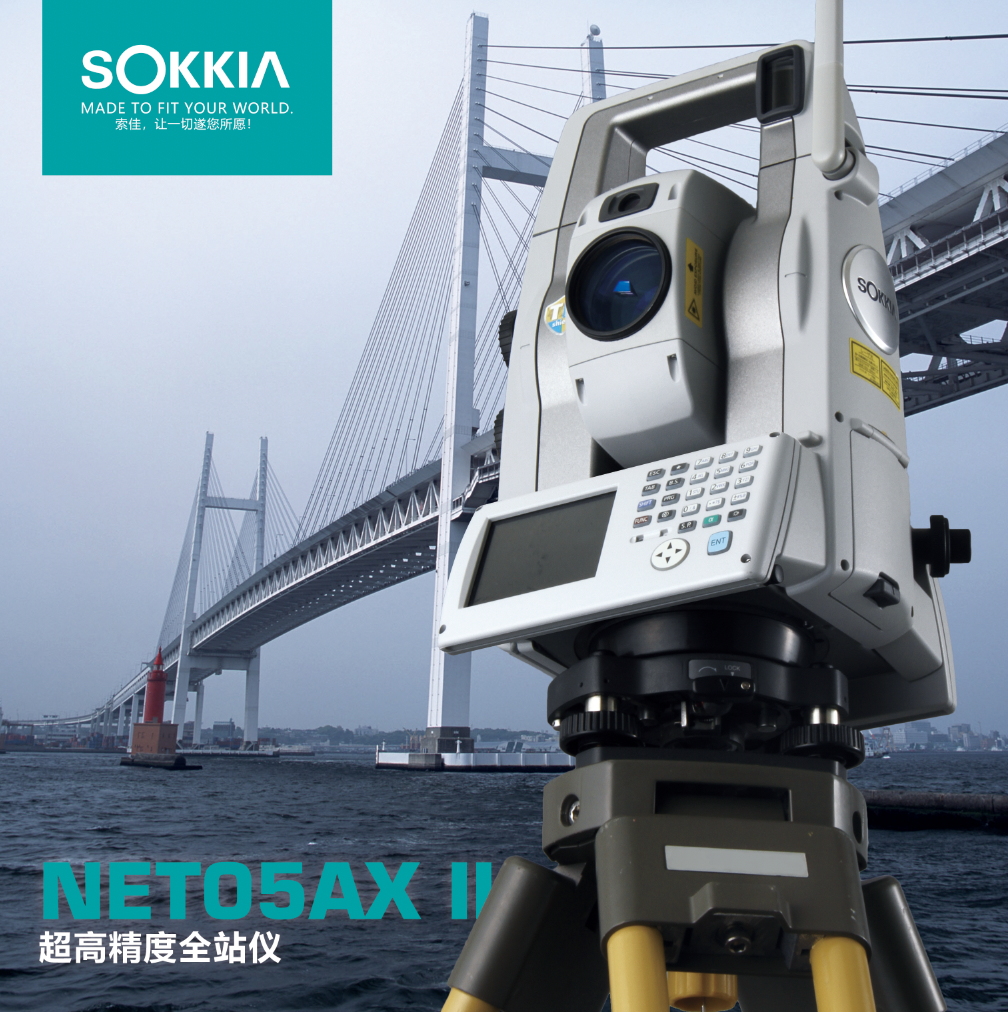

全站仪(索佳NET05AXII) 2套
点位布置
1)全站仪地表位移监测基准点布设
在马脑壳采场开采影响范围外,稳固易于工作的地方,布设3个全站仪地表位移监测基准点,编号为JZ01-JZ03;在两河口东采场和两河口西采场共用一套基准点,在开采影响范围外,稳固易于工作的地方,布设3个全站仪地表位移监测基准点。
2)全站仪地表位移监测点布设
为了准确掌握本次监测预警工作各采场的变形情况,按照业主要求,并根据各采场实际情况,共布设了75个全站仪地表位移监测点。
具体布置如下:
在马脑壳采场边坡上,共布设了8条监测剖面,监测剖面间距约100m左右,沿测线在马脑壳采场边坡上共布设了46个全站仪地表位移监测点,编号为JC01-JC46。
在两河口东采场边坡上,共布设了7条监测剖面,监测剖面间距约70m左右,沿测线在两河口东采场边坡上共布设了29个全站仪地表位移监测点,编号为DJC01-DJC29。
共计75个全站仪地表位移监测点,6个地表位移基准点。

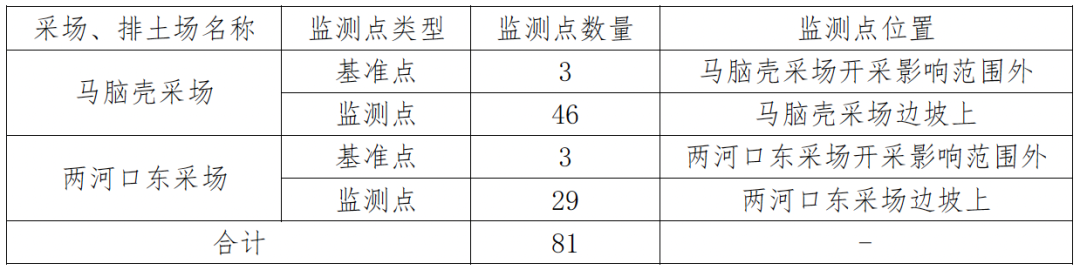

全站仪地表位移监测点统计表
3)全站仪地表位移监测点实施
全站仪地表位移监测采用索佳NET05AXII型全站仪(测角精度:0.5″,测距精度:0.8mm+1ppm)进行,全站仪固定安装于带有强制对中标志的混凝土观测墩上,观测墩应埋入地下不少于0.5m,用于安置全站仪的观测墩修建在专用观测房内,观测房采用板房形式修建,长宽高尺寸为3.0m*3.0m*2.8m,板房设置有用于观测的观测窗。
全站仪地表位移监测点预制若干长约1米,φ为12cm的PVC管作为模具,在采场边坡上建立变形监测点标志,管内以混泥土填充,观测用棱镜预埋在管顶上,棱镜朝向工作基准点,现场埋设规格如下:
全站仪地表位移监测点埋设图
全站仪地表位移监测点的埋设位置可根据现场情况做合理的、适当的调整,且首轮观测时,需待所有监测点的水泥凝固后才能进行作业。

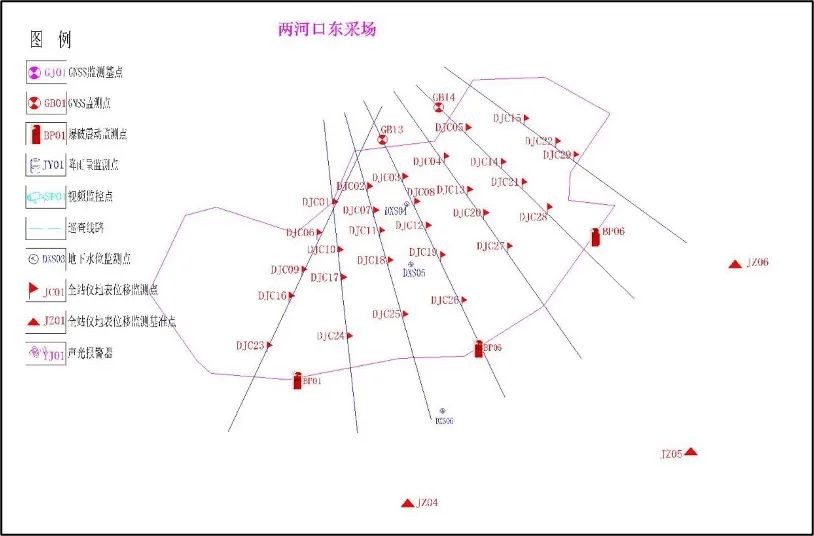

两河口东采场点位布置图
马脑壳采场点位布置图

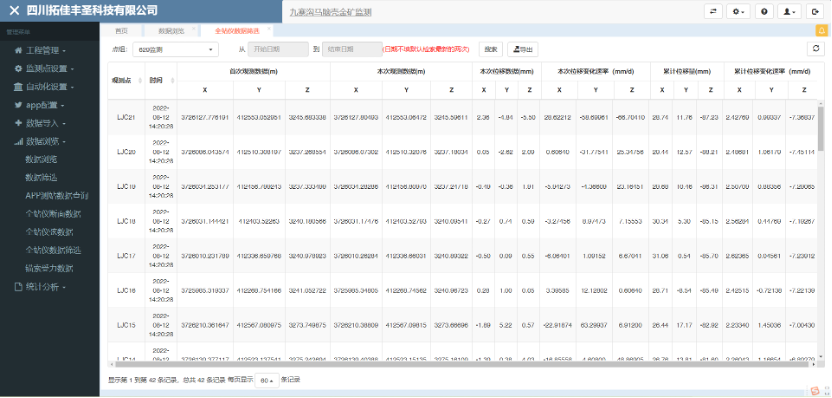

软件平台图片:

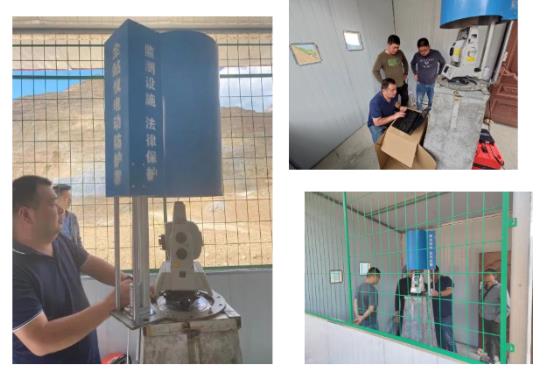

现场设备安装照片:
