当现有的控制点与放样点之间不通视时，需要设置新点。GM 系列、GTS-2002全站仪放样模式新点中有两种获取新点的方法：极坐标法和后方交会法。
极坐标法
GM 系列、GTS-2002全站仪放样模式新点中的极坐标法的操作方法。

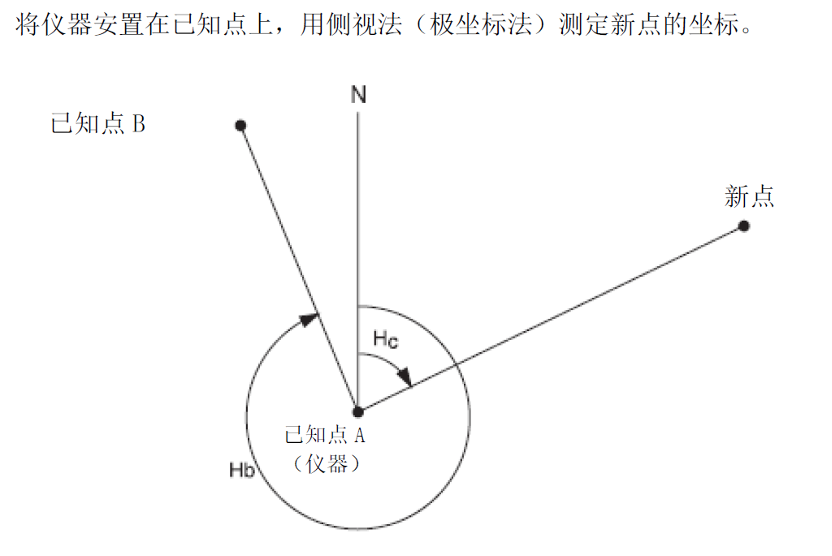

极坐标法是根据测站点上的一个已知方向与所求点方向间的角度和量测测站点至所求点的距离，已确定所求点位置的一种方法。
极坐标法的操作步骤：选择作业文件—测站设置—获取新点。
1、选择作业文件：
全站仪开机对中整平后，按[MENU]选择放样。可以手动输入新建文件也可以选择调用已有的文件，本次以调用已有文件为例。

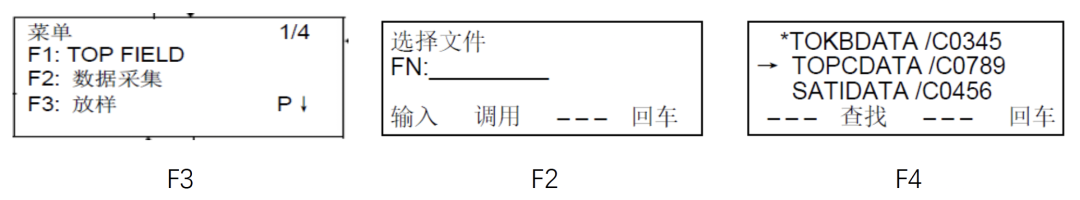

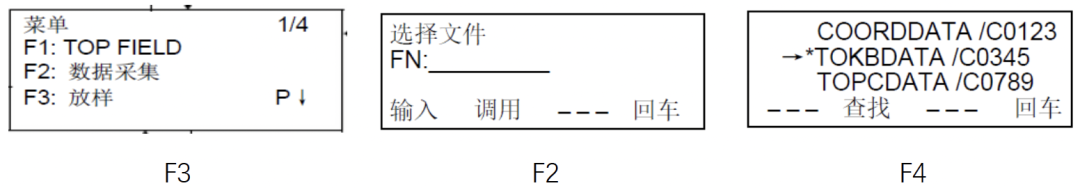

具体步骤[MENU]—[F3 放样]—[F2 调用]—选择文件[F4 回车]
2、测站设置：
极坐标法需要通过后视已知点或方位角的方式来定向，放样模式作业文件完成后选择第一项测站点输入，测站点的输入可以选择直接输入点号选取、调用点列表的方式选取和直接输入测站点坐标的方式来进行测站点的设置。不测高程可以不输入棱镜高，确认后测站点设置完成。

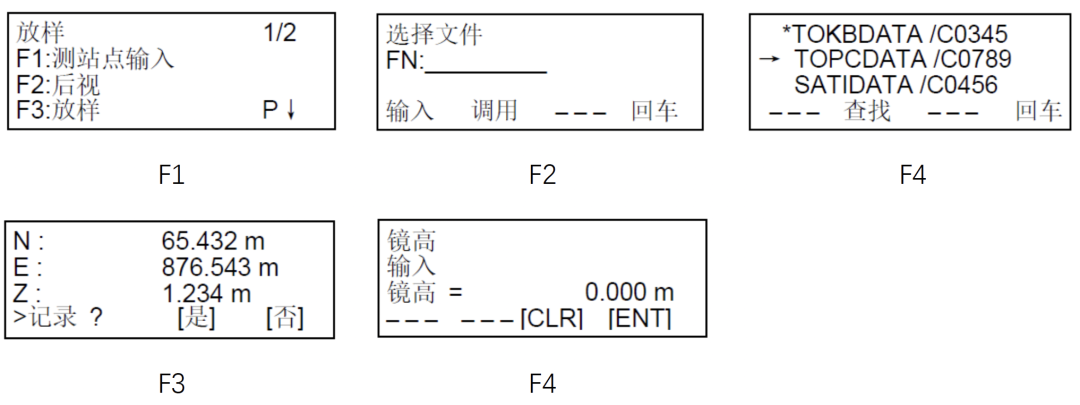

具体步骤：【F1测站点输入】--【F2调用】--选取测站点A【F4回车】--【F3是】--【F4确定】
后视定向：本次以后视已知点为例。选择后视，后视点的输入方式与测站点相同分为三种方式，选取调用后视点B、确定，仔细检阅后视点坐标，无误选择是、照准后视点B后选择是，后视点定向完成。

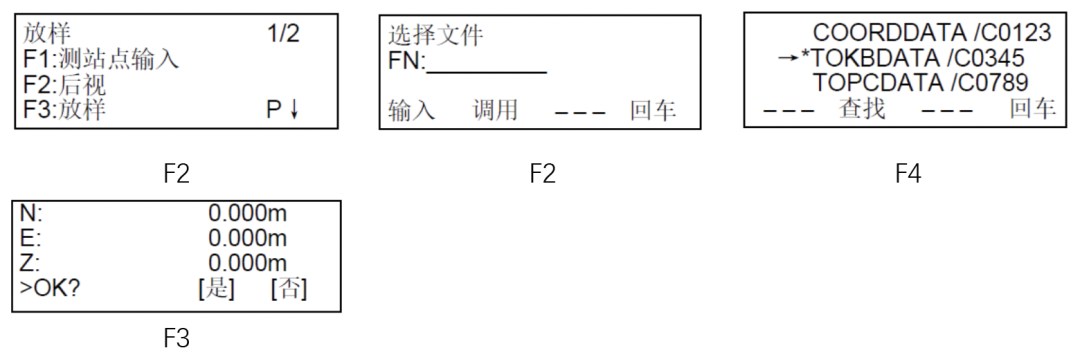

具体步骤：【F2 后视】--【F2 调用】--取测站点B【F4 回车】--检阅后视坐标【F3 是】--
照准后视点【F3 是】
3、获取新点位置
放样模式下选择第二页新点中的极坐标法，选择新建文件或者调用已有文件的方式，输入新点的点号 不测高程可以不输入棱镜高 确定 照准目标NP/P 切换棱镜模式点击测量记录新点的坐标点击查找来查看测出的新点的数据。

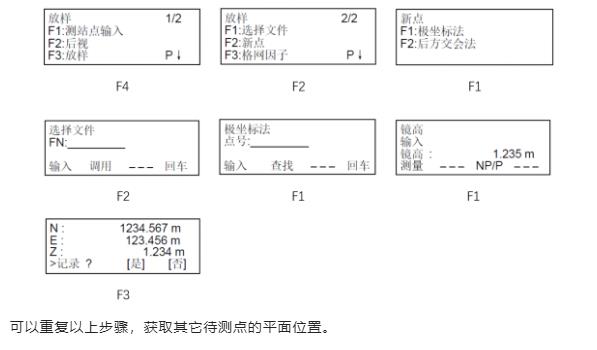

具体步骤：【F4】进入第二页--【F2 新点】--【F1 极坐标法】--【F4 回车】--【F1 输入】
--【F4 确定】--；【F1 测量--【F3 是】

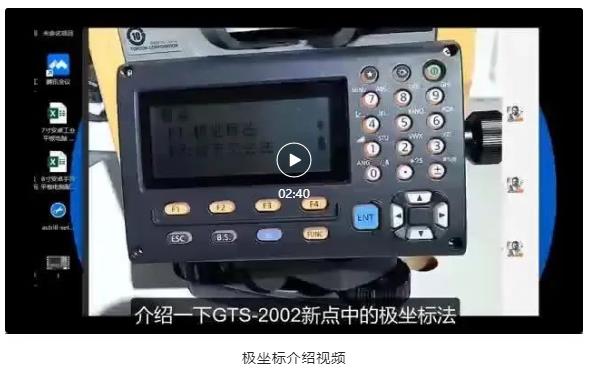

视频可到CHINTERGEO公众号中相关文章进行观看
后方交会法
GM 系列、GTS-2002全站仪放样模式新点中的 后方交会法的操作方法。

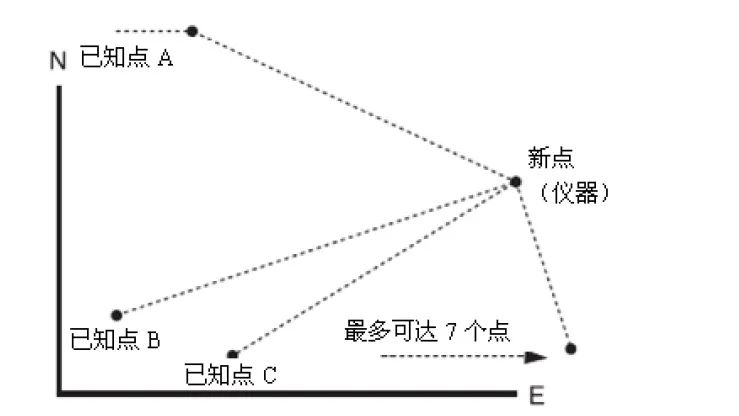

后方交会法是工程测量学的一种方法，主要是在待定点上向至少三个已知点进行水平角观测，并根据三个已知点的坐标及两个水平角值计算待定点坐标的方法。
注意：
距离测量后方交会：测定2个或更多的已知点
角度测量后方交会：测定3个或更多的已知点
后方交会法的操作步骤：
选择作业文件—测站设置—完成建站。
1、选择作业文件：
全站仪开机对中整平后，按[MENU]选择放样。可以手动输入新建文件也可以选择调用已有的文件，本次以调用已有文件为例。
具体步骤[MENU]—[F3 放样]—[F2 调用]—选择文件[F4 回车]
2、测站设置：
注意：在新点上安置仪器，将仪器架于两已知点均可通视，且可完全看到放样目标点位置的高处。尽量保证视线夹角在60度左右，仪器架设高度适中，三脚架腿踩实，不可出现放样过程中架腿松动现象。

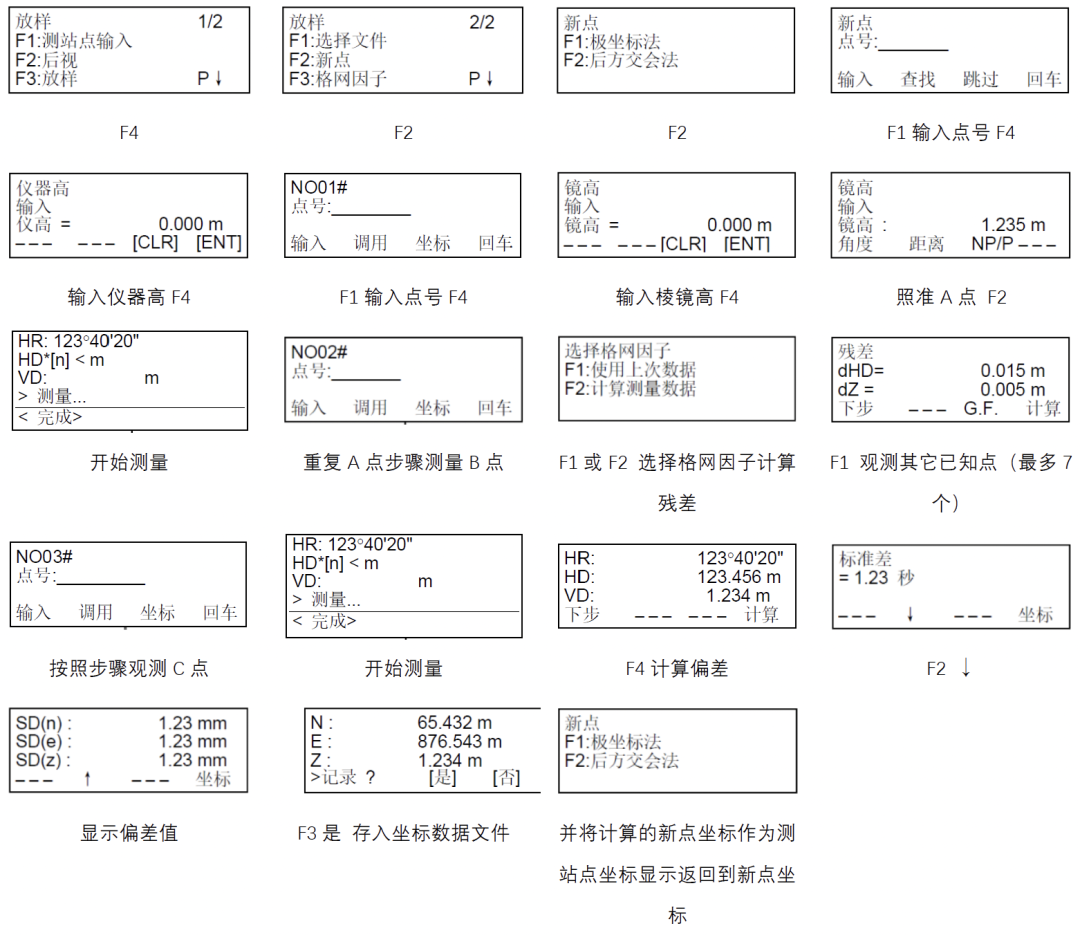

放样菜单中选择第二页中的新点，选择后方交会输入架设新点的点号并输入棱镜高，分别选择调用三个个已知点（最多可观测7个点）A、B、C,并依次输入棱镜高（本次以距离测量为例），照准已知点开始距离测量，选择格网因子计算残差，选择坐标按键显示新点（测站点）的坐标。
具体步骤：
注：
极坐标法是通过两个已知点或测站点上的一个已知方向，求其它新点的平面位置；后方交会法是根据多个已知点，交会出测站点新点的平面位置。
