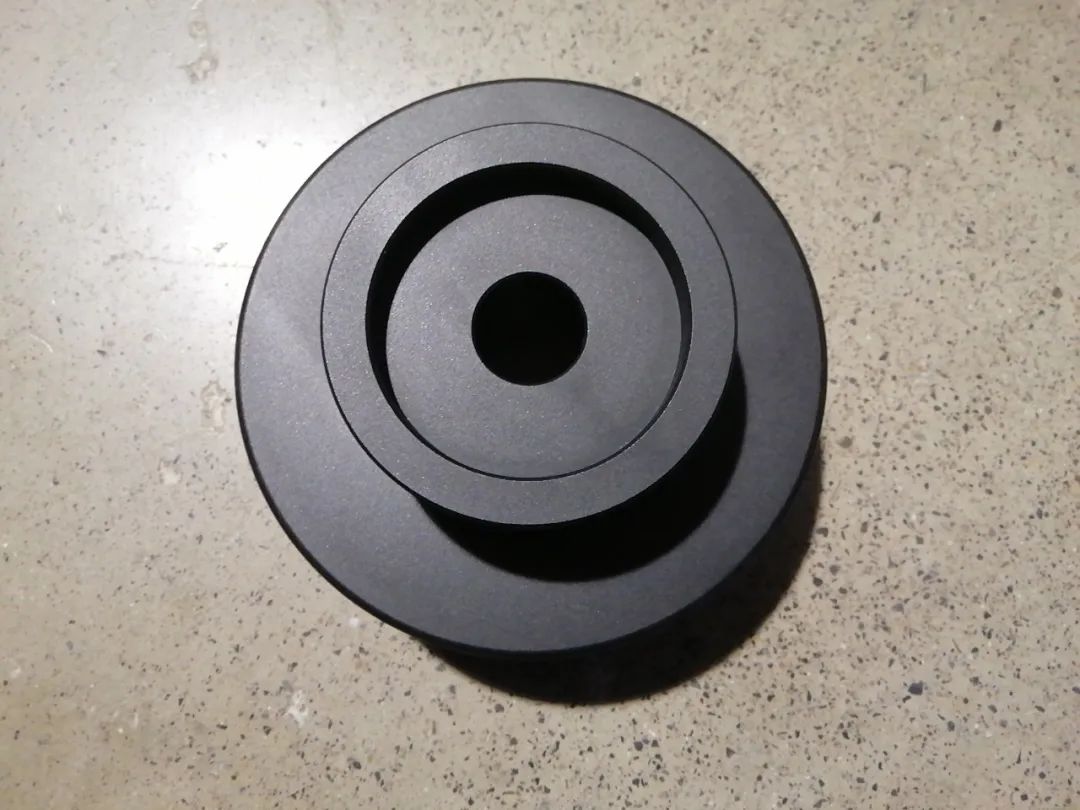

企业新闻 | 支撑环的作用及应用场合

在建工行业建设标准JGJ145-2013《混凝土结构后锚固技术规程》、国家标准GB50367-2006《混凝土结构加固设计规范》和GB50550-2010《建筑结构加固工程施工质量验收规范》中，均提到在锚固承载力现场检测时，应当注意加荷设备的支撑点与锚栓之间的净间距，应能保证基材混凝土的破坏不受约束，以避免影响检测结果。或者直接规定，根据不同的施工参数选择最小直径的支撑环。

也就是说，在加荷设备加荷过程中，应当保证基材混凝土的形变、破坏不对加荷设备产生影响，从而能够精准地测试锚固的承载力。例如：将加荷设备在加荷过程中，直接支撑在距离锚固件很近的基材表面，原本应该发生混凝土锥体破坏的破坏形式会因为加荷设备对混凝土的压力发生变化，从而变化为其它的破坏形式。JGJ120-2012《建筑基坑支护技术规程》、GB50330-2013《建筑边坡工程技术规范》中只是强调：锚杆和锚索的抗拉拔实验中反力支撑环装置的承载力和刚度应满足最大试验载荷要求，并且在加载时，加载仪器应与锚杆同轴。在中国工程建设协会标准CECS69:2011《拔出法检测混凝土强度技术规程》中，针对拔出法检测混凝土技术强度方面，做了具体规定，其中分别对三点式的拔出检测装置和圆环式的拔出检测装置，做了规定及要求。
