用CASS来算土石方的小伙伴，遇到的第一个障碍就是坐标文件提取。这段时间有小伙伴学习了CASS入门课程，自己动手操作后，就遇到了绕不过去的难题：自己的实例数据，提取出来的坐标文件高程都是0。这种数据，根本没法用来计算土方。那么，我们到底该如何检查错误，正确提取坐标数据呢？

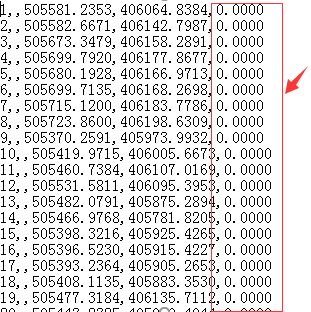

坐标文件截图
检查查是否有CASS编码 >>>

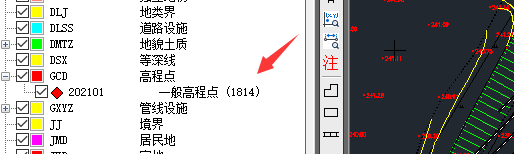

打开图形，展开左侧属性面板，找到高程点所在图层。出现下图所示的编码，说明图上的高程点，具备CASS编码。如果只出现数字编码，而无中文名称“一般高程点”。也属于无编码高程点。
检查是否有高程值 >>>

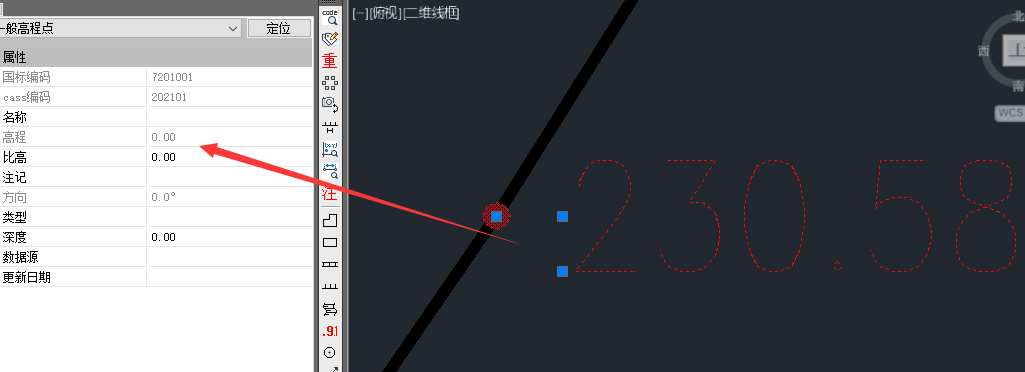

单独选择某个高程点，然后点击左侧的属性面板，查看“高程”属性值是否和图面注记相符。下图的高程为0，而注记为230.58。所以导出的坐标文件，高程为0.

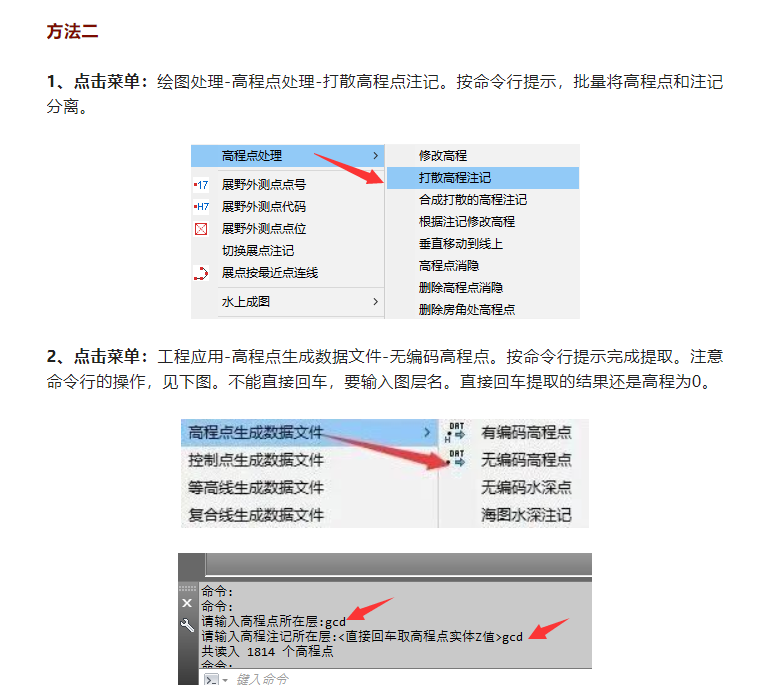

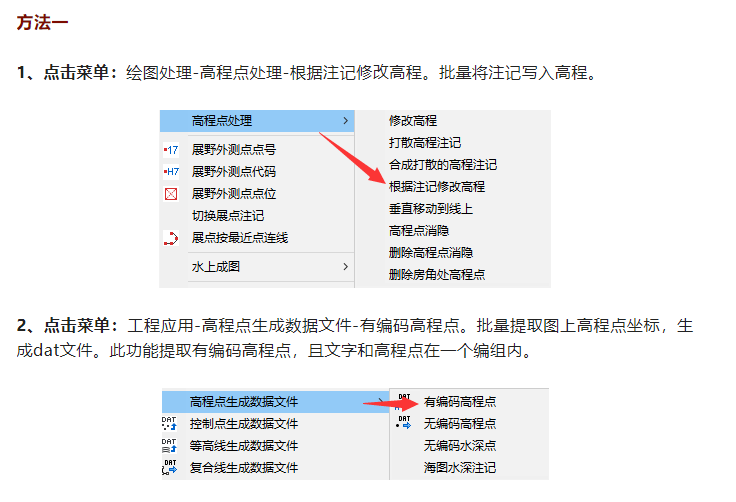

解决方法：这个实例数据，出现提取坐标数据高程错误，是因为高程点的高程属性值和注记不匹配。有两种方法解决这个问题，可以将注记值写入高程点属性。或者直接提取注记高程值，作为点的z值。下面讲讲操作步骤：
