近日，兰张三四线（武威—金昌段）项目初定测已正式拉开大幕！铁五院测绘团队根据地形特点，因地制宜采用无人机获取全线的影像数据，用于1:2000地形图制作、横断面采集等工作。

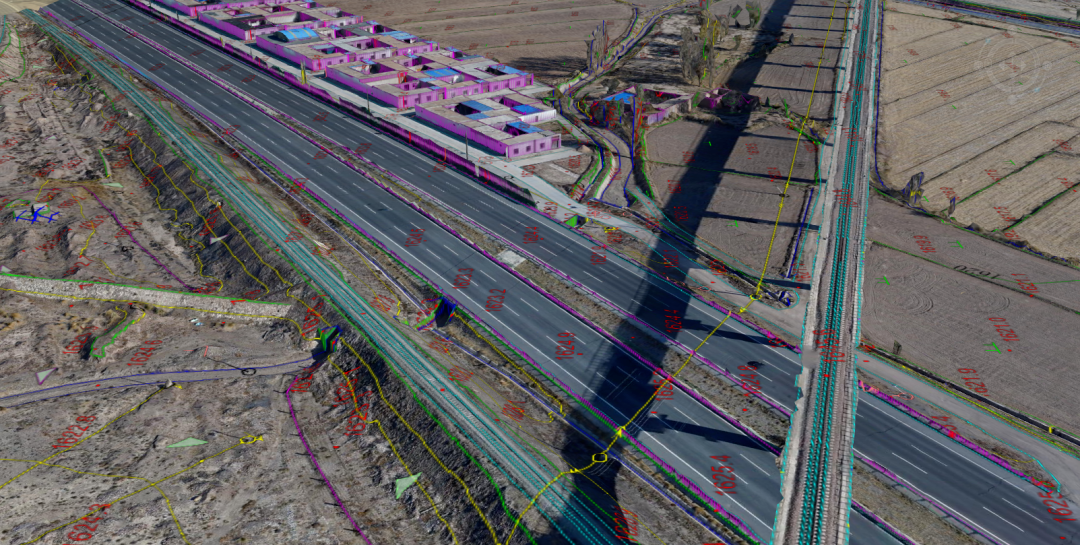

                       跨公路铁路桥实景三维建模

同时，利用倾斜摄影技术进行了项目“实景三维模型”制作，将设计方案落于“实地”，全过程服务项目可研方案汇报工作。

从2015年成立航测遥感所，在银兰高铁中兰段首次启用摄影测量与遥感技术；

1、绝技：透视BUFF

LiDAR技术能穿透植被，获取准确地形数据，适用于开展中线、横断面、工点图等测绘工作。

2、战绩：钦防增建二线项目/汉巴南高铁项目/岑大高速及梧乐高速

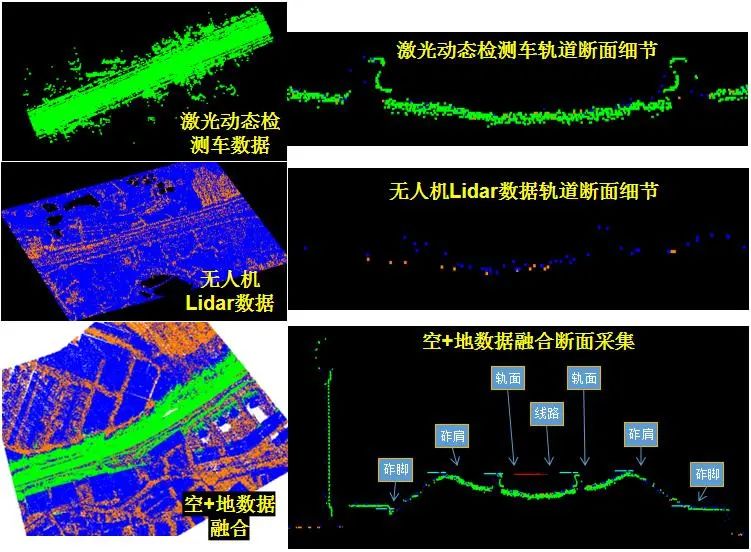

钦防增建二线点云数据及具体应用样例

钦防增建二线项目中，测绘团队综合采用无人机LiDAR技术+移动三维激光扫描技术+无人机倾斜摄影技术，有针对性、多方位、多层次地获取实景三维数据，以设计专业需求为出发点，自动或半自动化进行信息提取，转换为测绘成果提供给设计专业。

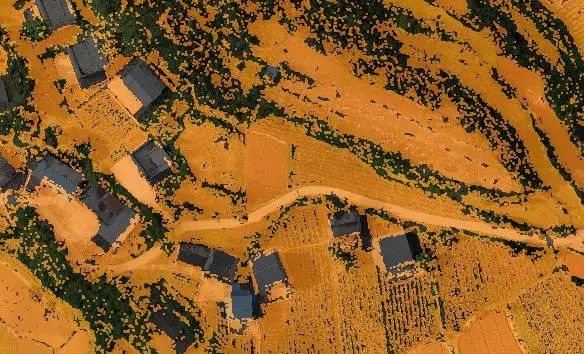

汉巴南高铁无人机LiDAR地面点叠加数字正射影像

汉巴南高铁项目中，测绘团队利用无人机Lidar实现了植被下的地形获取，还进行了断面测量等工作。至此，通过数字化技术手段，利用航测遥感技术开展勘测工作，在川东北地区的复杂地理环境下大大提高了工作效率，降低了安全风险，完成了“攻坚十五日，决胜汉巴南”的测绘壮举。

而在岑大高速公路及梧乐高速公路项目中，测绘团队基于无人机LiDAR点云地面点进行了中线和横断面自动提取、涵轴和桥梁纵横断面测量、工点图制作等工作，大幅减少了定测项目的外业测量工作量。

1、绝技：数字孪生

倾斜摄影技术获取实景三维模型，将真实世界变成电脑中的数字化世界，形成“数字孪生”。

2、战绩：钦防增建二线项目/汉巴南高铁项目

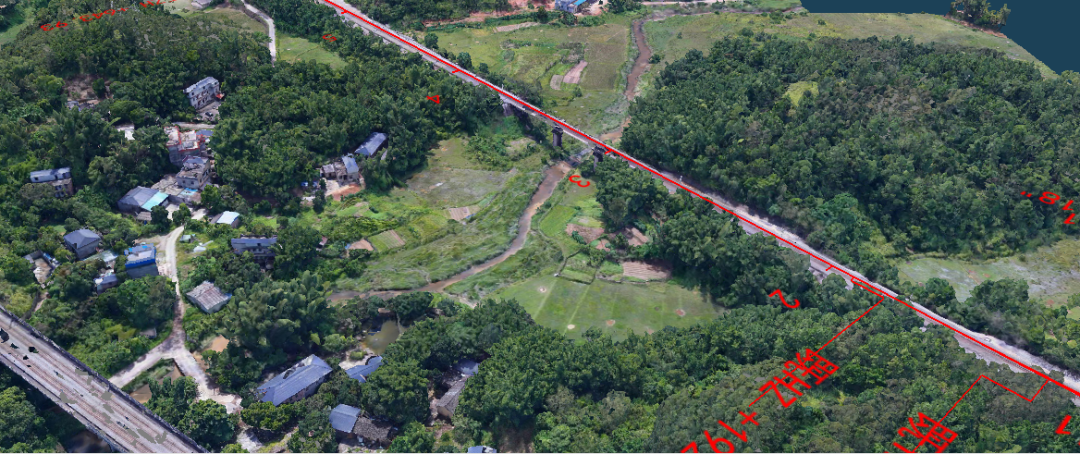

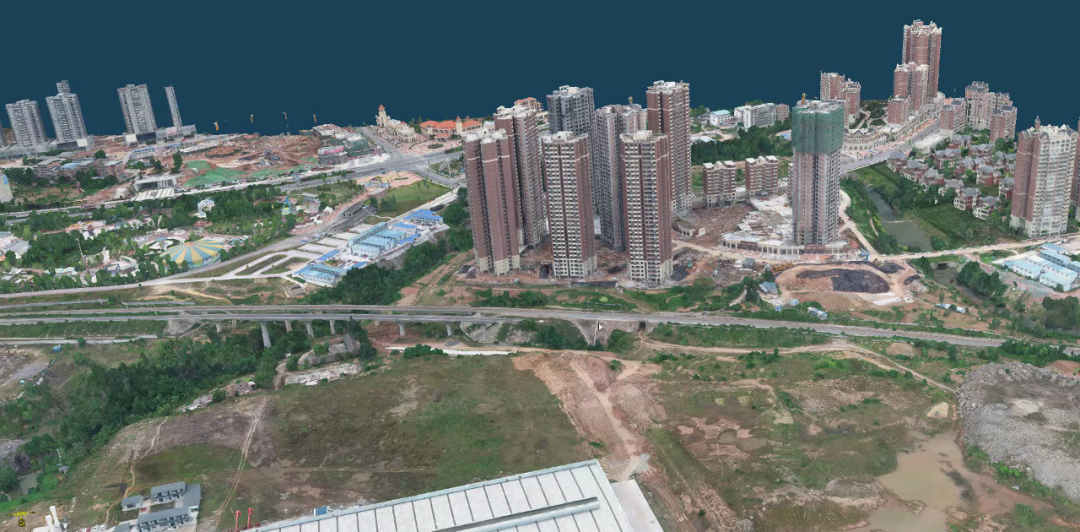

汉巴南巴中东附近实景三维模型

在汉巴南高铁项目中，测绘团队利用无人机倾斜摄影，获取了多角度的影像资料，并进行了实景三维模型重建，用于辅助征拆。

在钦防增建二线项目中，无人机倾斜摄影技术获取实景三维模型，用于数字化辅助调查。

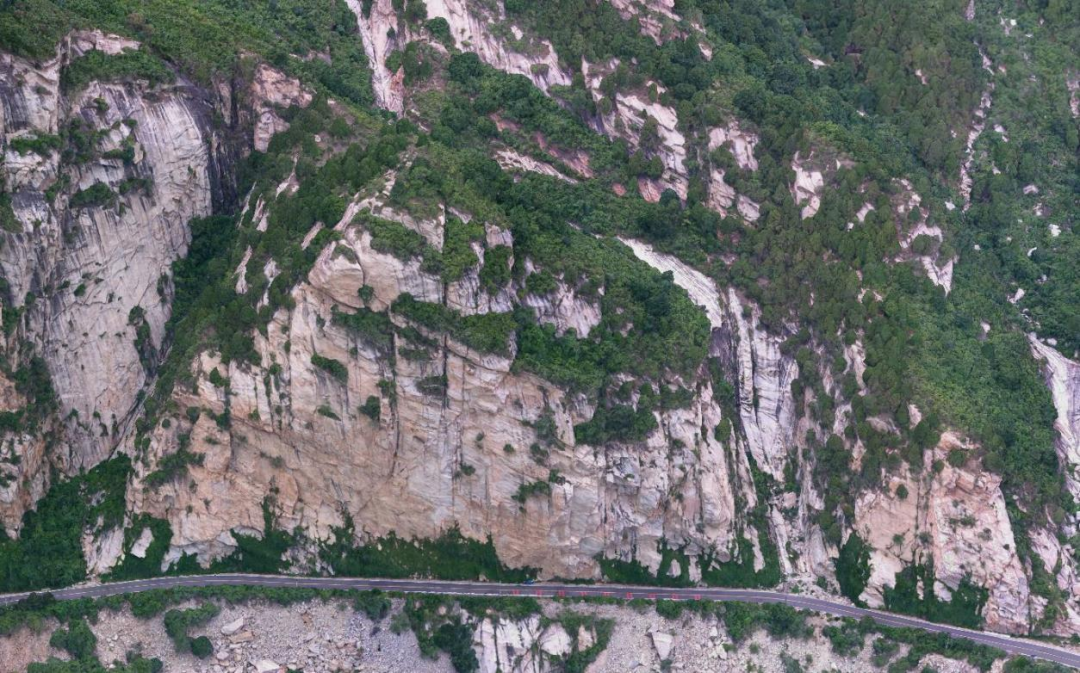

在北京市山区道路灾害调查评估项目中，使用无人机倾斜摄影技术，对密云区、平谷区200余平方公里的山区道路，以及周边地质灾害易发区域进行了实景三维模型重建，用于进行沿线崩塌、滑坡灾害隐患精细调查与评价。

兵器谱③丨移动三维激光扫描技术

1、绝技：激光扫描

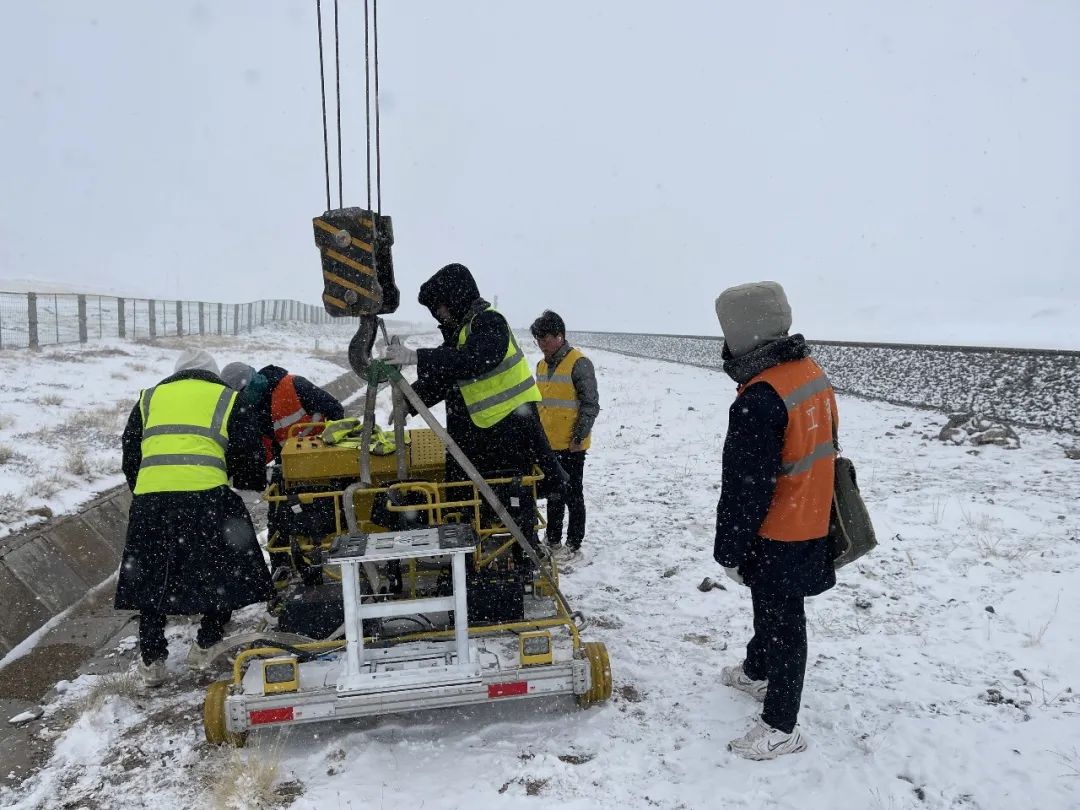

移动三维激光扫描技术以北斗导航定位和惯导系统为核心，动态高精度获取既有线现状数据，进行高精度全信息测绘。

2、战绩：青藏线线路大机清筛勘察设计项目

兵器谱④丨北斗导航定位自动化测量技术

1、绝技：北斗导航

承担基于第三代北斗导航的铁路监测及信息化平台研究工作，在铁路交通勘测中，进行高精度导航定位技术的探索创新。

2、战绩：长白铁路

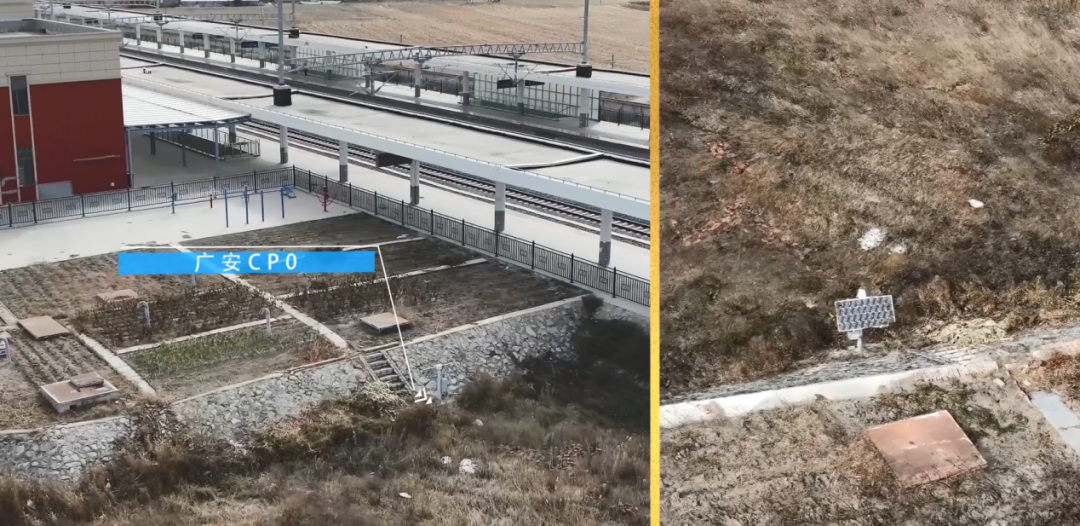

连续运行测量点位

在长白铁路沿线，测绘团队基于北斗导航定位的自动化测量技术，设立了7个CP0连续运行测量点，实现了对全线坐标基准的定期维护，解决了全线控制网和铁路运营监测基准网稳定的问题。

兵器谱⑤多源数据集成的城市开发系统

1、绝技：虚拟城市

同时，该系统可对不同方案进行成本测算，充分分析各种规划设计方案的优劣。

未来，铁五院将继续在测绘数据智能提取与管理领域加快创新步伐，让“智慧勘测”更加智能！
